    TMPCY-F复合材料热膨胀系数、涂层残余应力综合测试仪（相对法）

    所属分类：高、低温热膨胀仪（系列）
    产品概述：中国建筑材料科学研究总院包教授：通过本仪器能测试出复合材料的基体、涂层、复合样品的膨胀系数，弹性模量、残余应力。

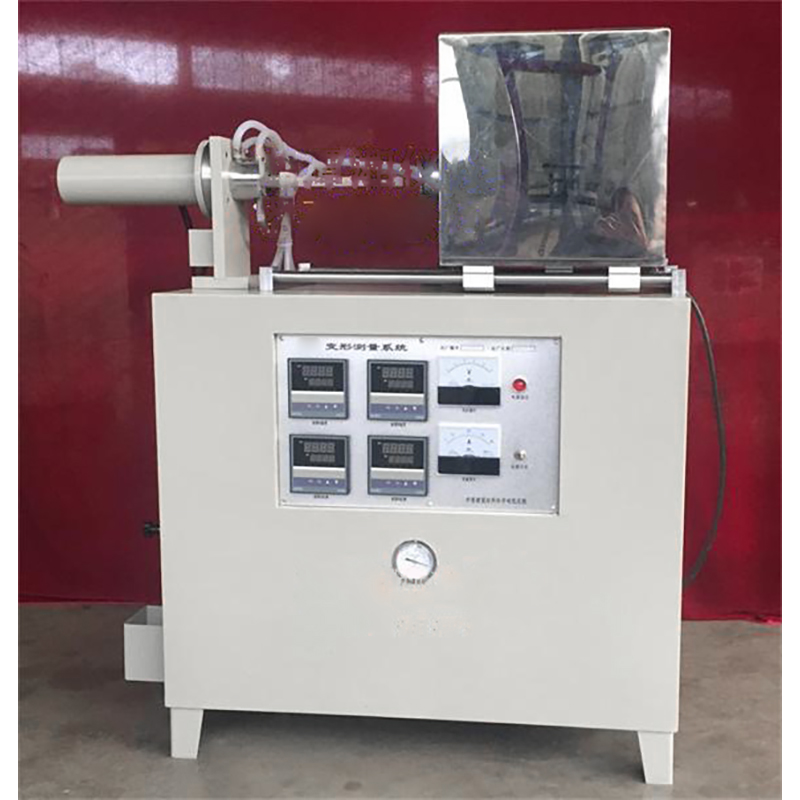

    TMPCY-F复合材料热膨胀系数、涂层残余应力综合测试仪（相对法）

    TMPCY-F复合材料热膨胀系数、涂层残余应力综合测试仪（相对法）


    中国建筑材料科学研究总院包教授：通过本仪器能测试出复合材料的基体、涂层、复合样品的膨胀系数，残余应力。
    1、制备样品A（基体，不含涂层）和 样品B（含涂层，复合样品）

    利用精密测量工具，如光学显微镜，分别测量试样B上涂层的横截面积Ac和基体的横截面积As。（需实验前输入）。在相同的实验环境下，同时获取样品A（基体）的热膨胀系数C1，和样品B（复合体）的热膨胀系数

    C2；利用样品A和样品B的热膨胀系数结果计算涂层的热膨胀系数。

    2、测试出两个膨胀系数，计算出涂层膨胀系数，共三个膨胀系数：样品A（基体）的热膨胀系数C1；样品B（复合体）的热膨胀系数C2；目标物体的涂层的热膨胀系数C。


    3、软件做出判别：如果C1〉C2， 则残余应力为压应力，否则为拉应力 ,计算到涂层的残余应力值MPa。

    实验结果

    基体

    复合体

    涂层

    弹性模量（GPa）

    Es

    x

    Ec

    膨胀系数

    C1


    C2

    残余应力（MPa）

    x

    x

    C


    主要技术指标：
    1、最高炉温：1200℃，1400℃，1700℃由客户自选。
    2、升温速度：0～30度/分可调，电脑程序控温。
    3、计算机自动计算基体、涂层、复合样品的膨胀系数，残余应力。
    4、试样可真空与气氛保护 。
    5、膨胀值测量范围：±5mm。
    6、测量膨胀值分辨率：0.1um，自动校正量程。
    7、试样范围（2～10）×（2～10）×50～100mm,方形/圆形均可。
    8、系统测量误差：±0.1%。
    9、电源电压：220V±10﹪，4KW。
    10、仪器配有标准计算机接口，可与通用计算机相联，所有试验操作均计算机界面完成。
