    LC-500ZAYAXA 全自动金相切割机

    所属分类:金相制样设备 > 切割机
    产品概述:LC-500ZAYAXA超大型全自动金相切割机,采用直径500毫米的切割片,适用于切割各种金属。

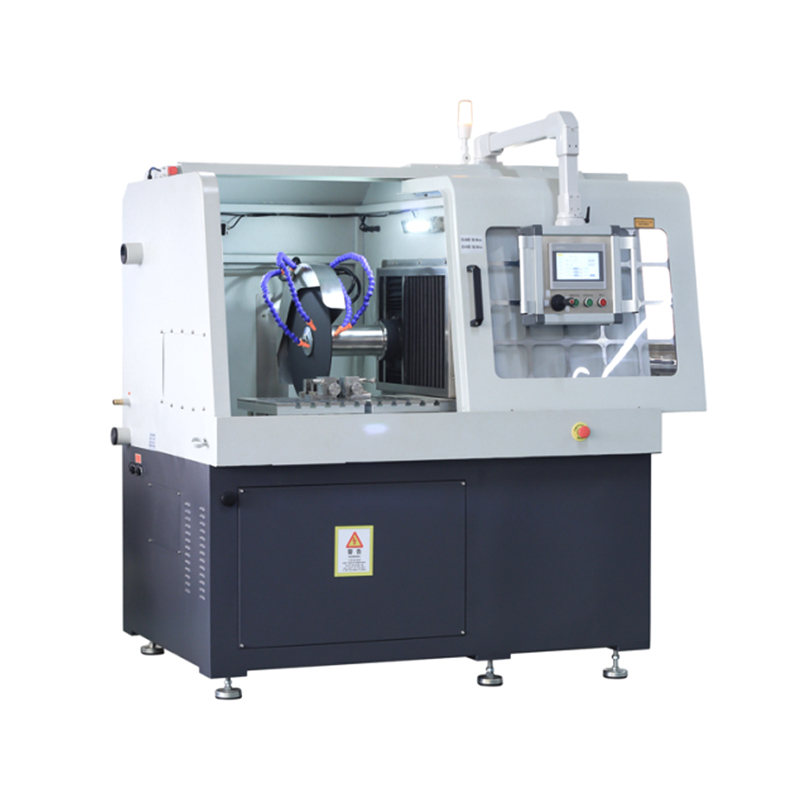

    LC-500ZAYAXA 全自动金相切割机


    产品介绍

    LC-500ZAYAXA超大型全自动金相切割机,采用直径500毫米的切割片,是目前切割能力最大的切割机之一。适用于切割各种金属,非金属材料的试样,以便观察材料金相、岩相组织。本机切割过程自动化、噪音低、操作简便,安全可靠,完成满足现代试验室制作大型工件切割要求。


    主要特点

    1. 超大切割能力,最大切割直径φ200mm;

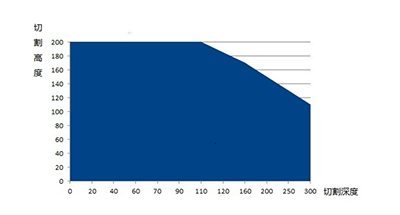

    切割范围  (最大值)

    直径/高度,长度

    φ200mm

    100mmx300mm

    50mmx350mm

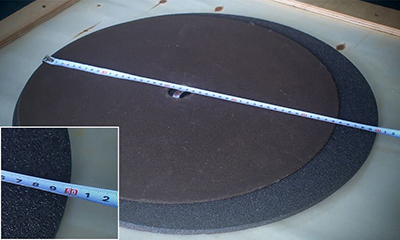

    2. 可使用大切割片,直径500毫米;

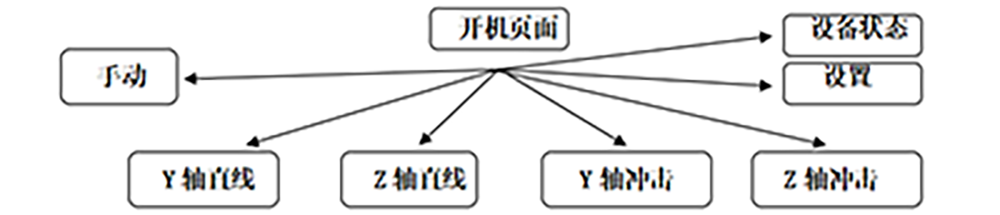

    3. 切割模式:手动,Y轴直线,Z轴直线,Y轴冲击,Z轴冲击。


    4. 三轴全自动,采用高精度步进电机,伺服电机控制

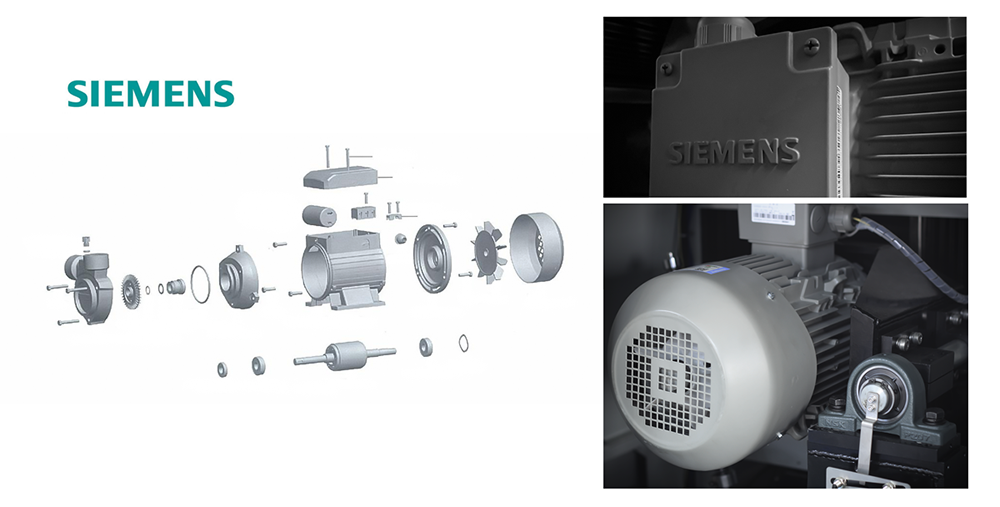

     5. 西门子电机及PLC可编程控制器,变频调速500~3000转/分

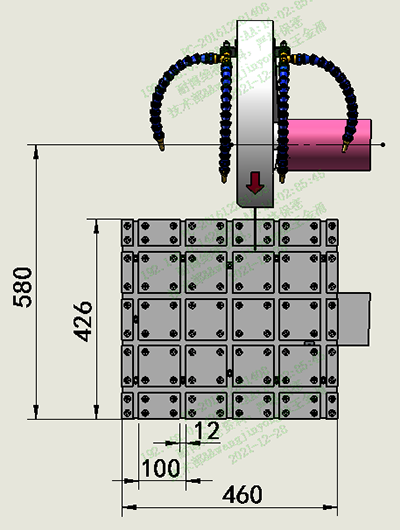

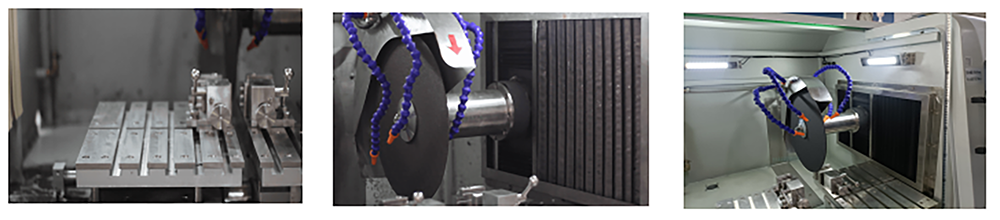

     6. 超大工作台及切割仓





    主要技术参数







    1

    切割模式

    自动(X轴,Y轴,Z轴,R轴)R轴为选配

    2

    进给模式

    连续进给、脉冲式进给、手动进给、曲线旋转进给(选配R轴)

    3

    切割电机

    西门子,7.5KW

    4

    变频调速

    500~3000转/分

    5

    PLC

    西门子,液晶触摸屏、按钮,

    6

    切割片规格

    500*5*32mm

    7

    最大切割直径

    Φ200mm

    8

    切割速度

    0.01~3mm/s

    9

    轴移动

    Z、Y轴伺服电机;X 轴步进电机;R轴伺服电机(选配)

    10

    最大行程

    Z轴160;Y轴300mm; X轴110mm

    11

    切割室尺寸:

    830mm×1040mm

    12

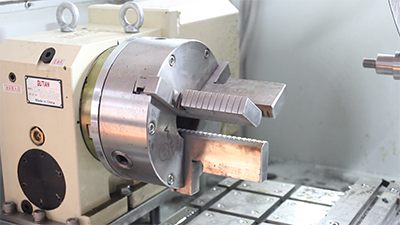

    切割夹具

    快速推拉式一组,钳口高度60mm

    13

    冷却装置

    四路冷却水、一路冷却水枪

    14

    循环水箱

    磁性过滤,120L

    15

    照明

    双机床工作照明灯

    16

    电源

    380V/ 50Hz

    17

    外形尺寸(宽X深X高)

    2253mm×1270mm×1955mm

    18

    重量

    700公斤



    主要附件

    1

    切割机LC-500ZAYAXA

    1台

    2

    冷却水箱+磁性分离器

    1套

    3

    切割片 500

    2片

    4

    切割液

    1桶

    5

    快速夹具与压板夹具

    2套



    选配件

    R轴(旋转轴)
