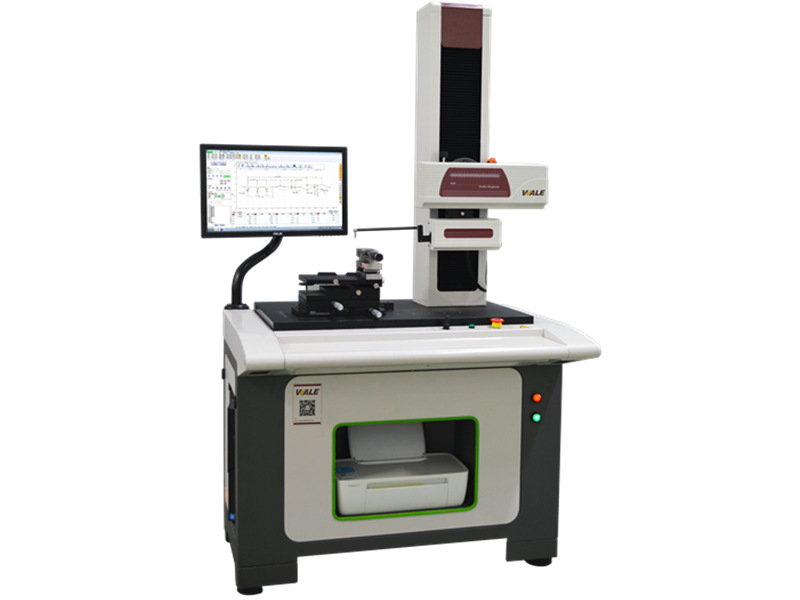

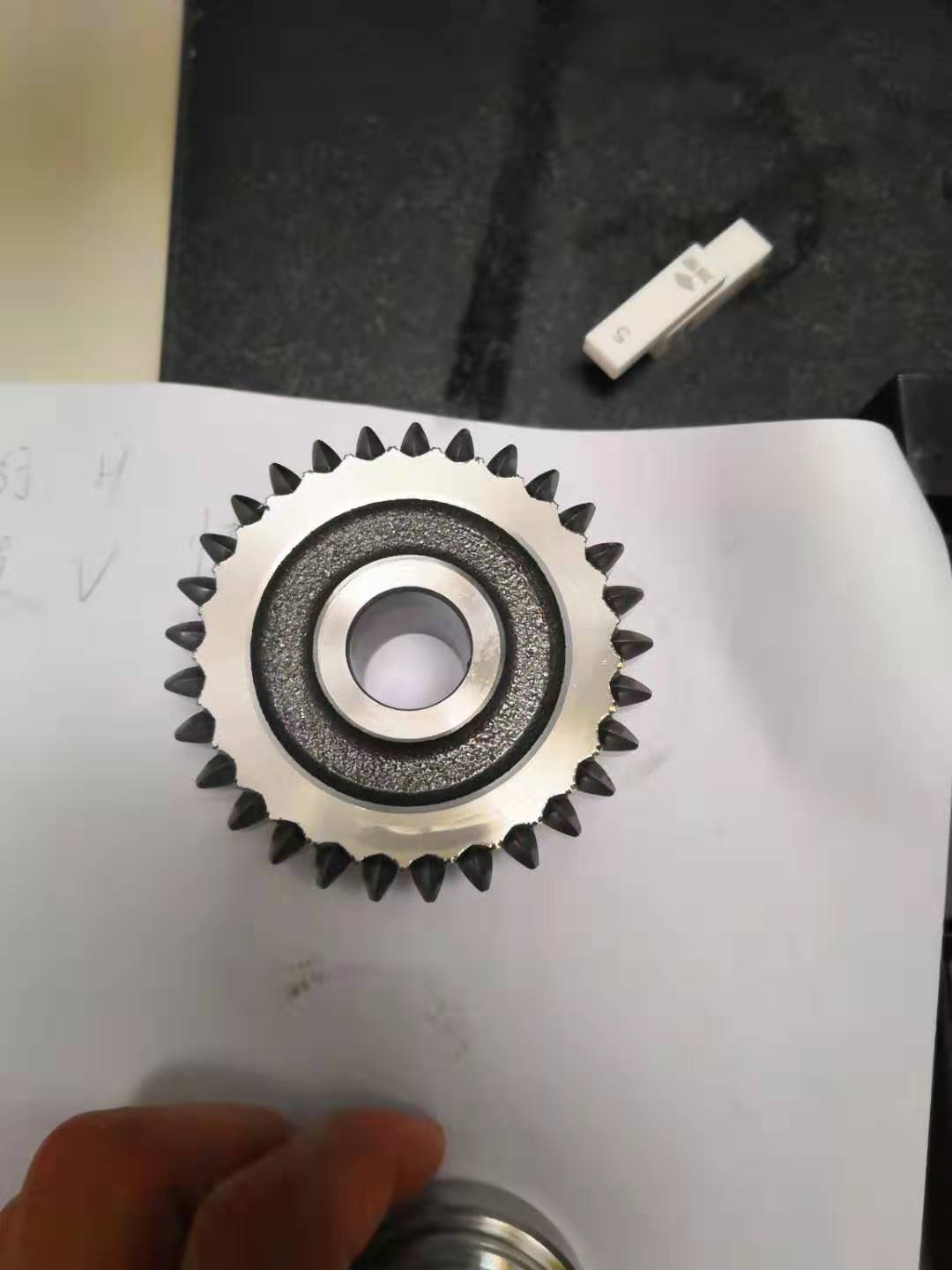

    精密台式轮廓仪SP2010W-TCP

    产品概述:表面形状测量技术方案 名称规格说明仪器名称轮廓仪仪器型号SP2010W-tcp培训培训地点:设备使用方厂内运输安装调试供货方提供产品的运输安装及调试 测量原理 本仪器测量原…


    表面形状测量技术方案




    名称

    规格说明

    仪器名称

    轮廓仪

    仪器型号

    SP2010W-tcp

    培训

    培训地点:设备使用方厂内

    运输安装调试

    供货方提供产品的运输安装及调试


    Ø 测量原理

       本仪器测量原理为直角坐标测量法,即通过X轴、Z1轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。

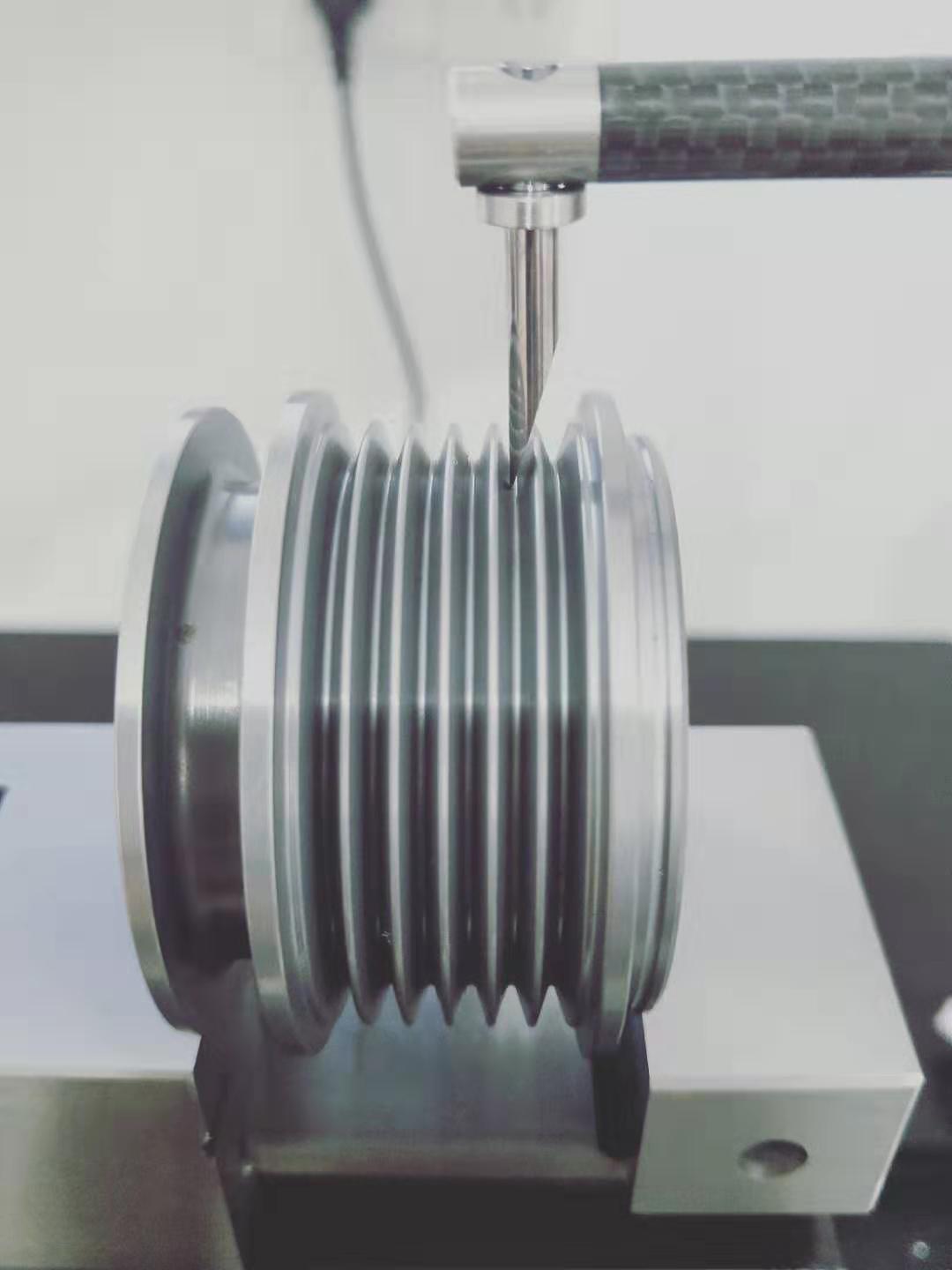

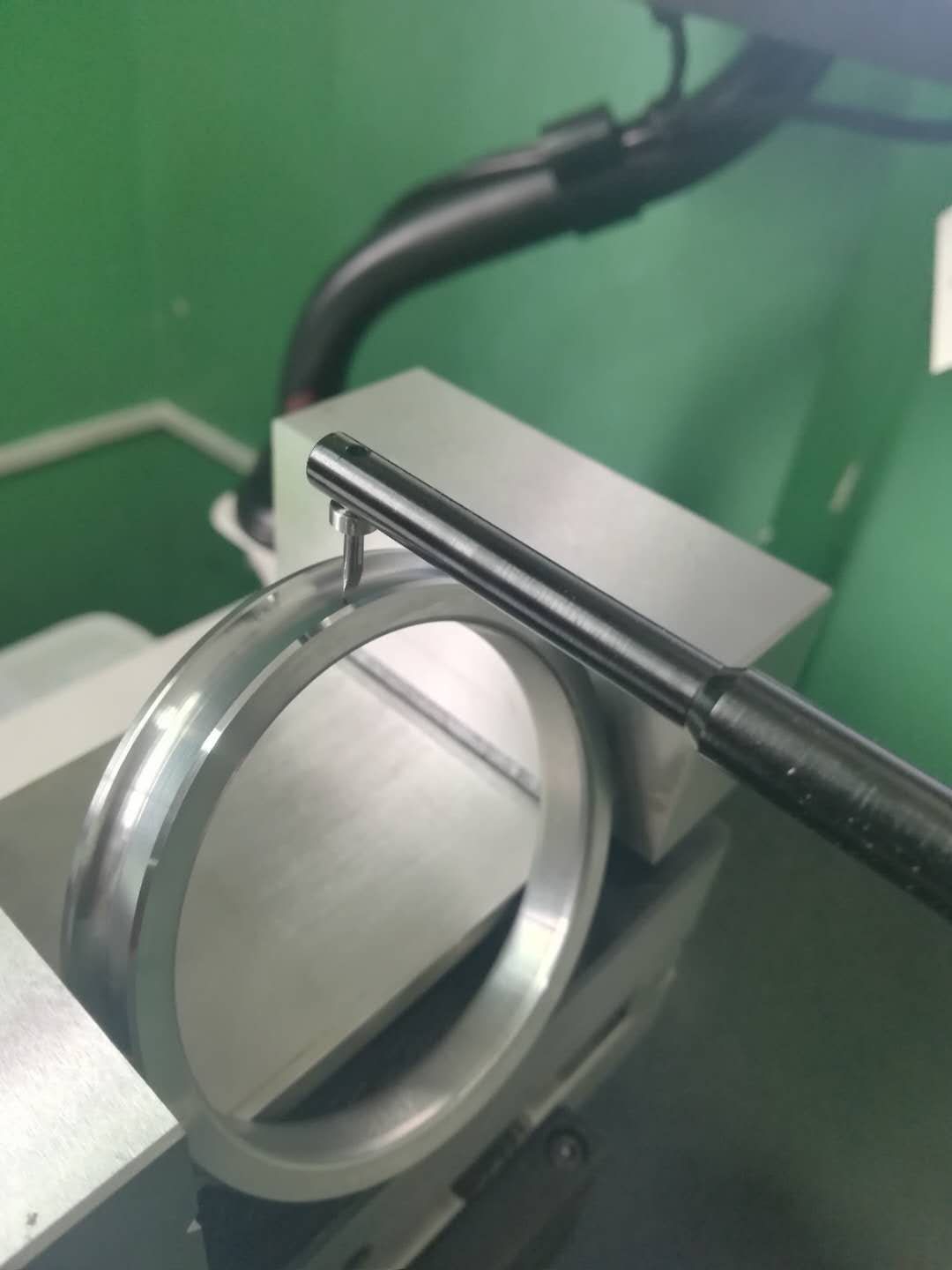

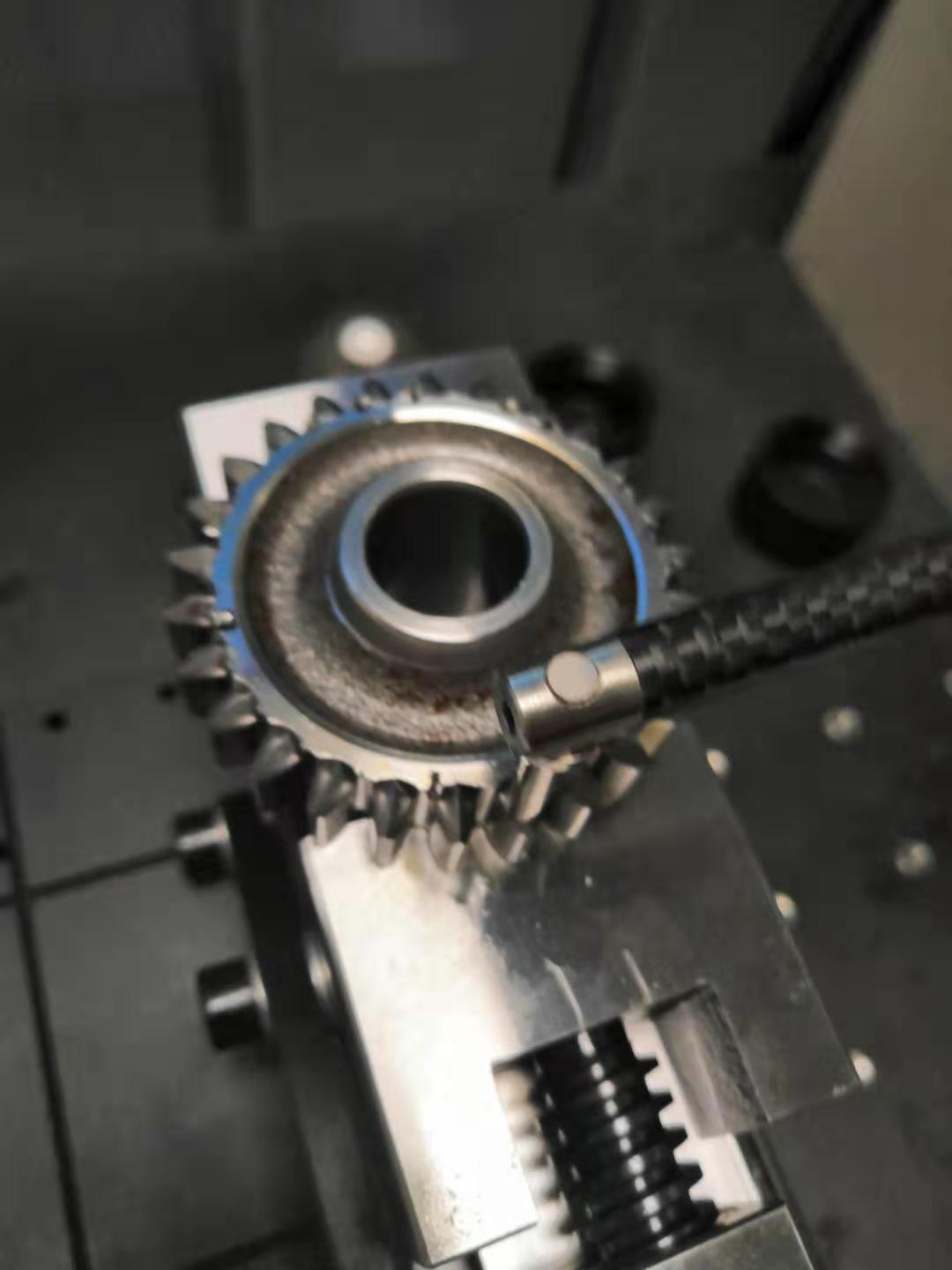

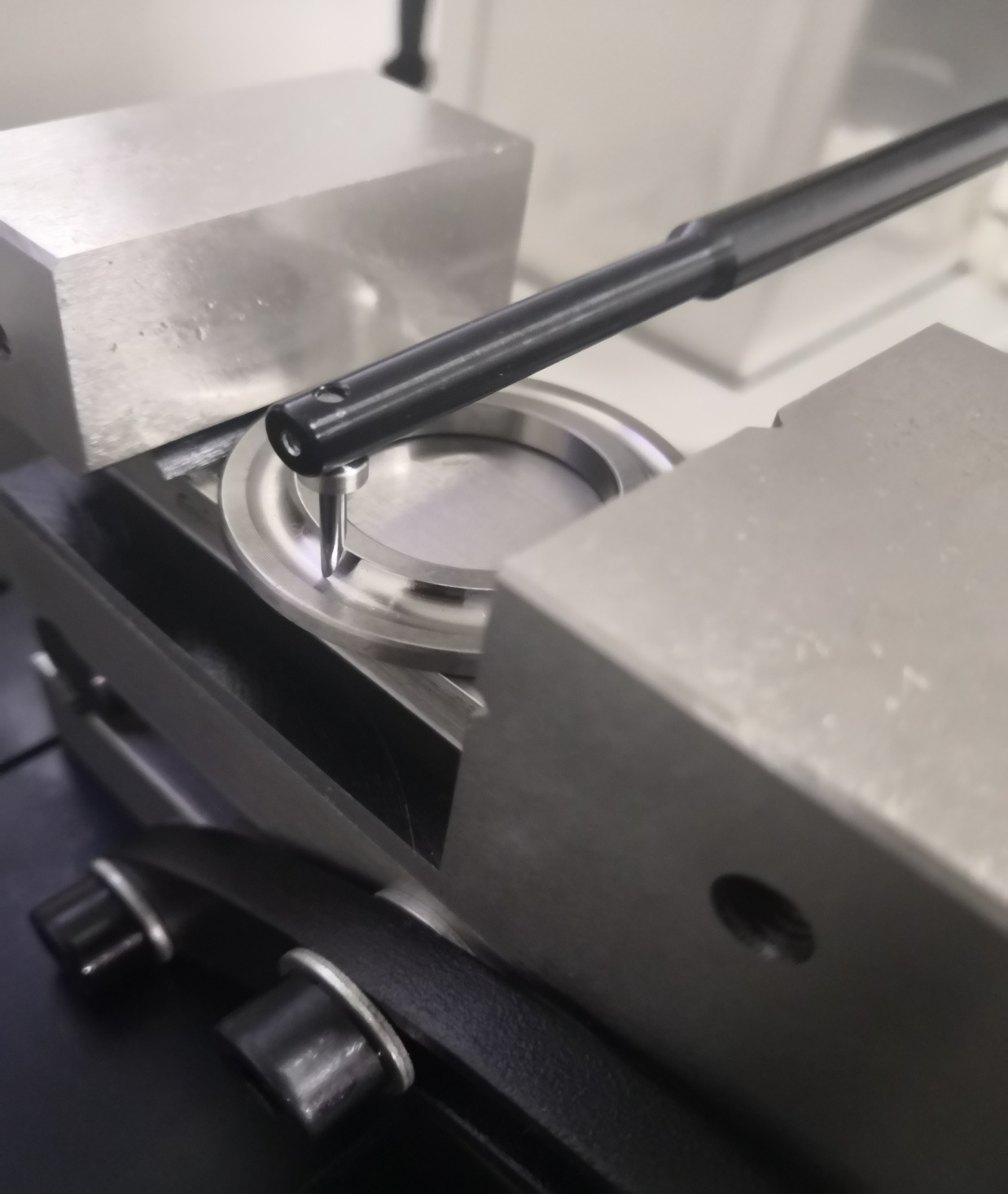

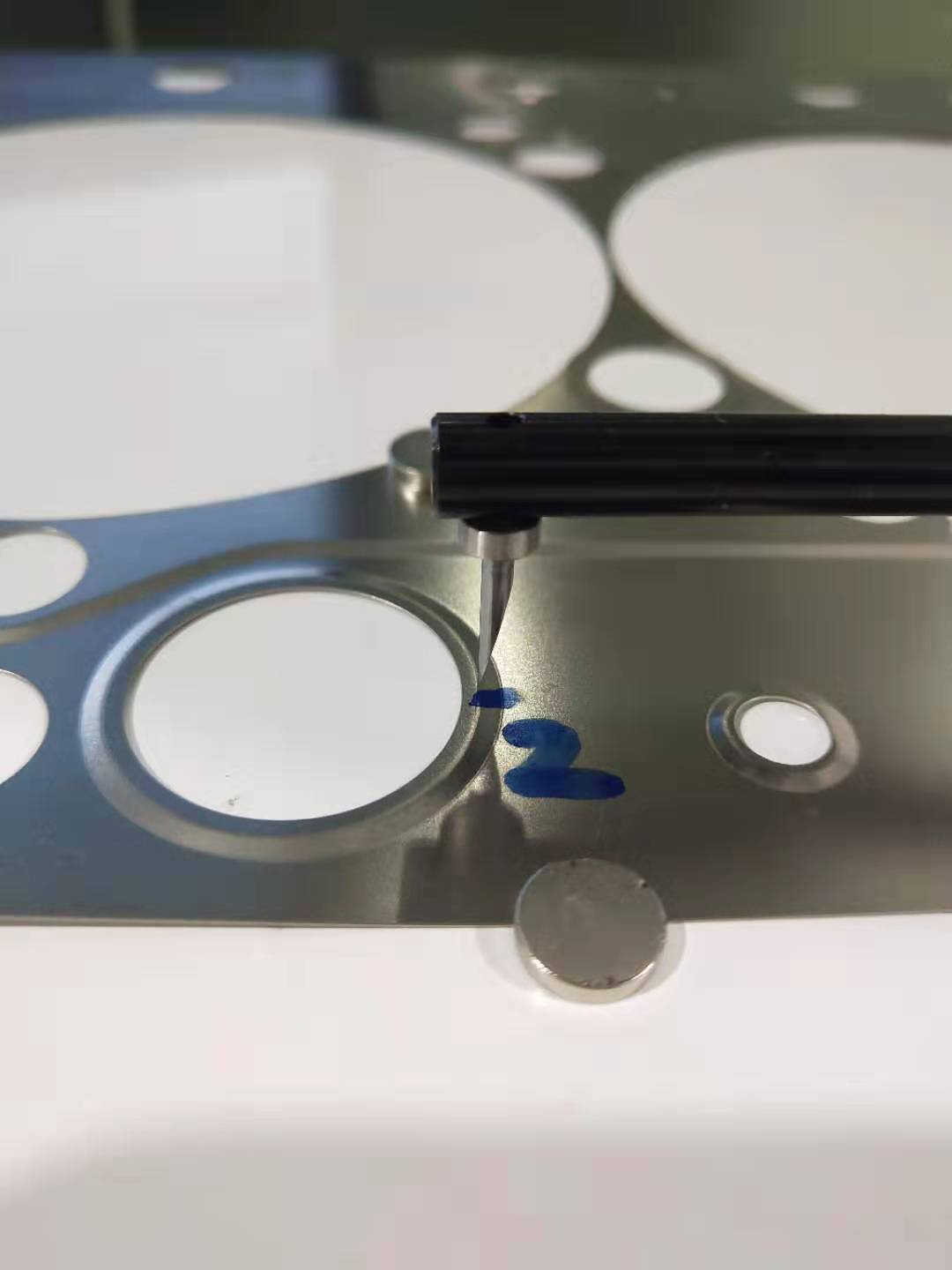

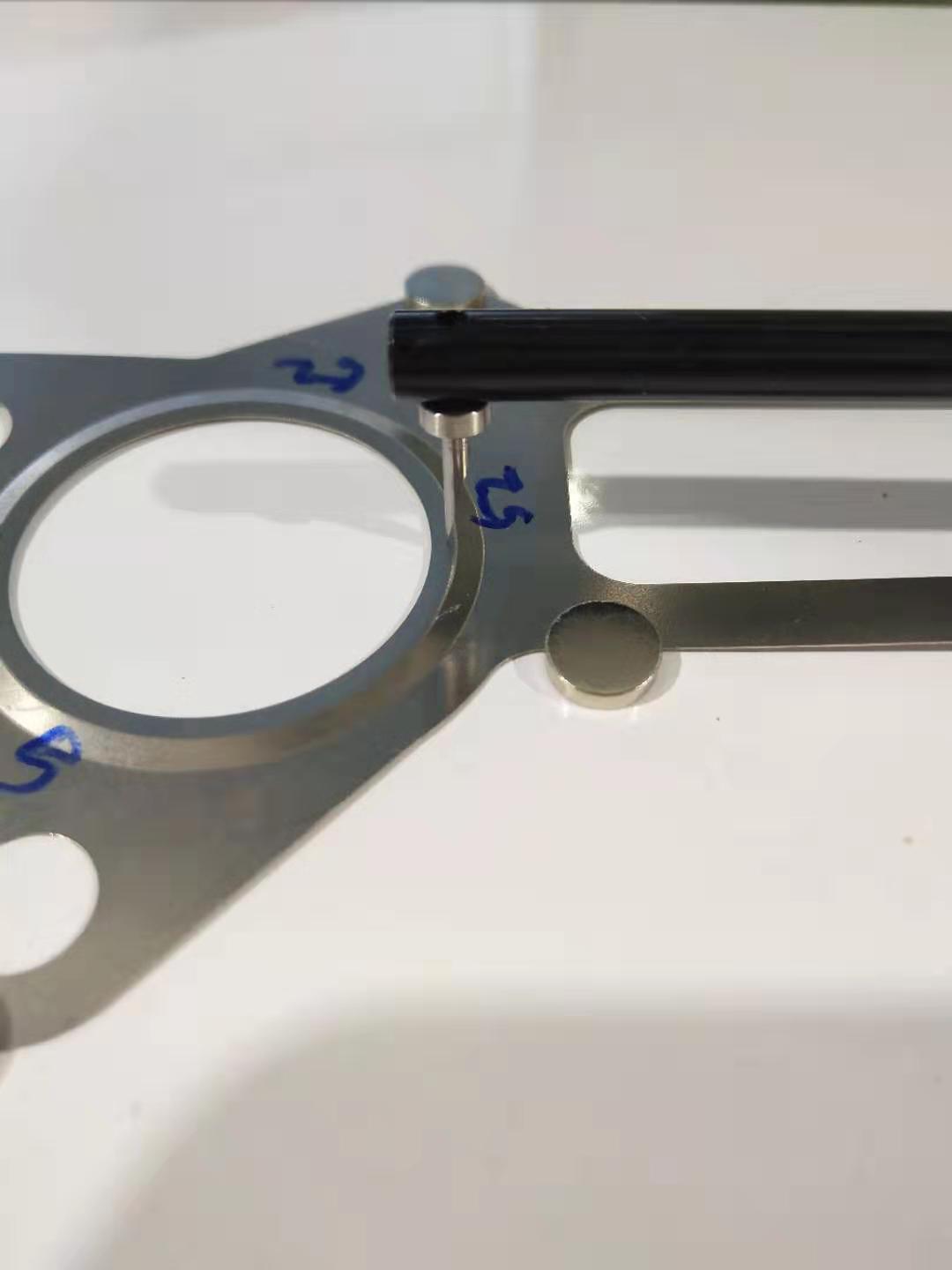

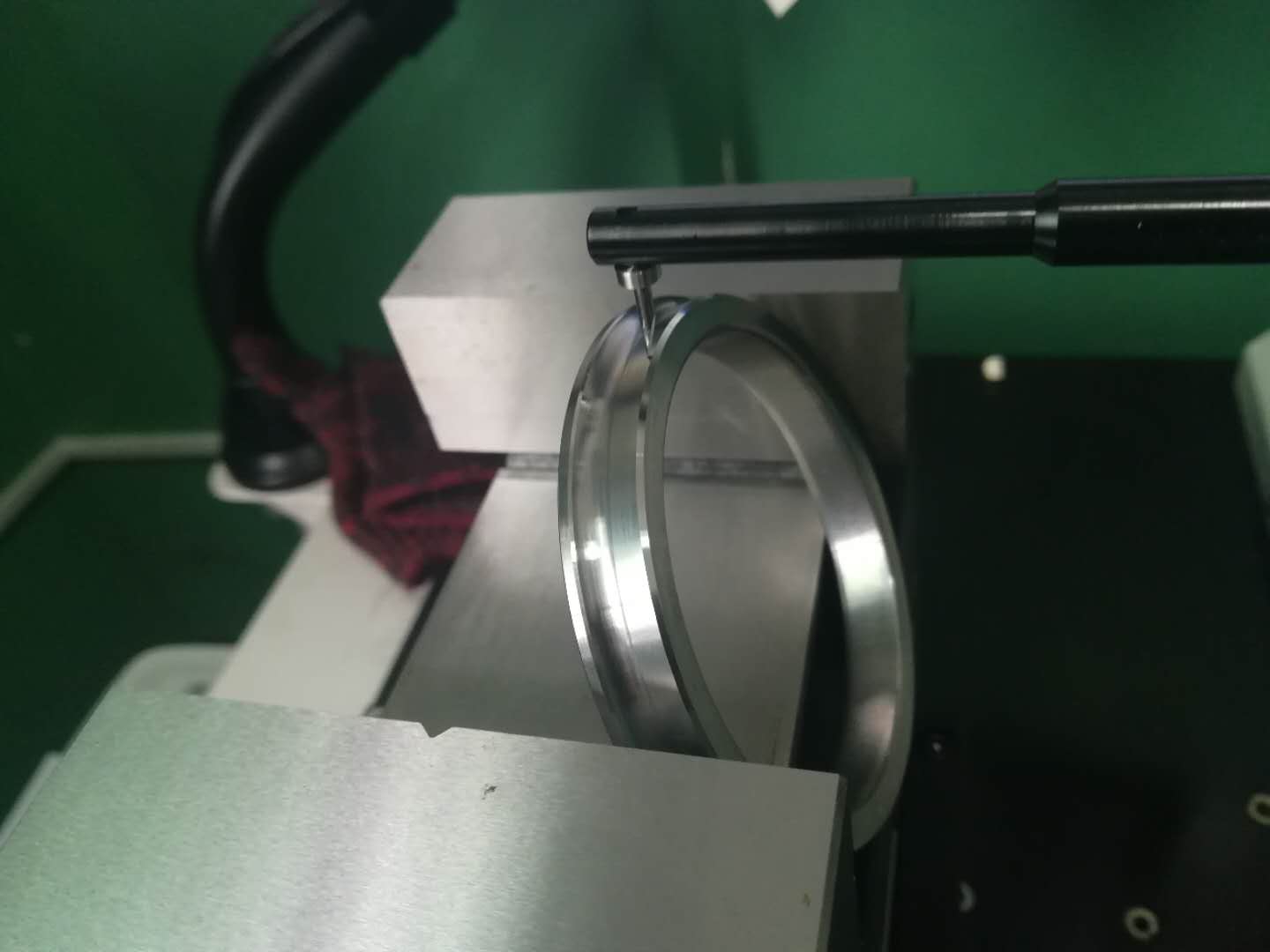

    Ø 测量功能

    尺寸:包含水平距离、垂直距离、线性距离、半径、直径

    夹角:包含水平角、垂直角、夹角

    位置公差:包含平行度、垂直度

    形状公差:包含直线度、凸度、圆弧轮廓度

    辅助生成:包含辅助点、辅助线、辅助圆

    Ø 测量范围

    项目

    测量范围

    分辨率

    驱动器

    200mm

    0.2μm

    传感器

    20mm

    0.05μm

    立柱

    420mm

    -


    Ø  技术规格

    技术参数

    线性精度1

    ±(0.8+|0.15H|)μm

    圆弧2

    ±(1.5+R/12)μm

    角度3

    ±1′

    直线度4

    0.5μm/100mm

    运动控制

    X轴驱动方式

    电动

    Z轴驱动方式

    电动

    X轴驱动速度

    0.05~15mm/s

    Z轴驱动速度

    0.2-15mm/s

    注:1、H为水平位置上的测量高度;2、2mm<R<10mm的标准球,取样圆弧夹角为120°;3、60°、90°的角度块,角边取样长度为5mm;4、λc为2.5mm,测量速度为≤0.3mm/s;5、2mm<R<10mm的标准球,取样圆弧夹角为120°6、以上参数均在20℃±5℃,阶梯温度不超过2℃/h的环境下测得;7、地面震动最大RMS

    50HZ  2.5μm/s />50HZ  5.0μm/s。

    Ø 部件配置

    机台:

    一体式人体工学机台 cp-mp2

    规格:500*800

    立柱:

    高速型立柱 cp-cn-wr

    最大移动速度:15mm/s

    最小移动速度:0.2mm/s

    定位精度:0.005mm

    驱动器:

    低噪陶瓷驱动器 cp-d-csom

    轮廓直线度:0.3μm/100mm

    粗糙度残值:≤0.005μm

    最大移动速度:15mm/s

    最小移动速度:0.05mm/s

    传感器:

    低噪数字式轮廓传感器 cp-ztr-chpd

    线性精度:±(0.7+|0.05H|)μm

    测量力:0.7g

    电脑:

    规格号cp-01

    处理器:G4400

    硬盘:500G

    内存:4G

    打印机:

    规格号pr-1

    HP彩喷

    精密正弦平台钳:

    规格号fq-4

    钳口宽    50

    钳口深    25

    开口度    60

    调整角度  0-45°

    精密基础调整台:

    规格号cp-b-150-225

    尺寸:150*225*65

    Y向调整:±6mm

    旋转:±15°

    倾角调整台:

    规格号cp-a-150-225

    尺寸:150*225*45

    正倾:60°

    负倾:10°

    磁吸快拆式直杆:

    磁吸快拆式直杆 mq-4-32-200-s

    材质:碳纤维

    直径:8mm

    长度:200mm

    单切面测针:

    单切面测针 D-4-32-17

    直径:4mm

    长度:32mm

    角度:17°

    针尖:25μm
