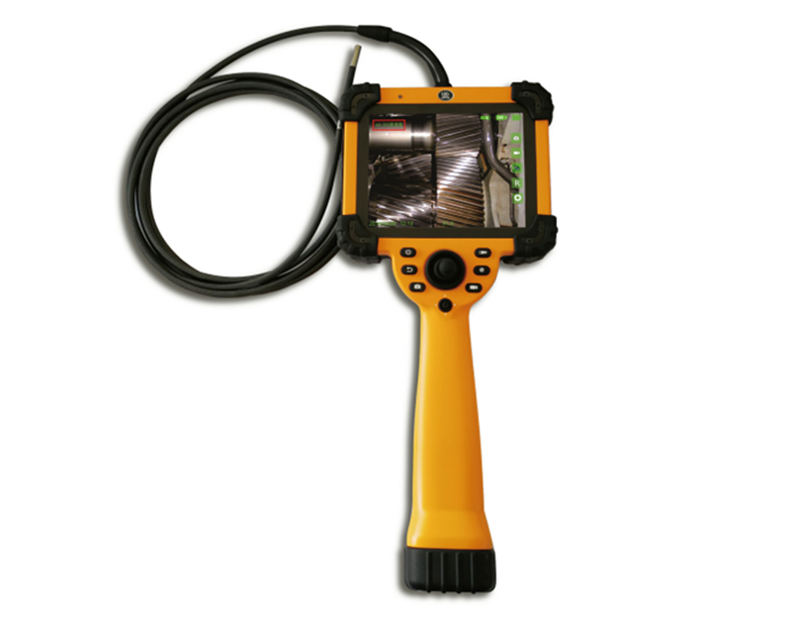

    WS-Y智能系列工业视频内窥镜

    所属分类:工业内窥镜
    产品概述:一、 产品介绍WS-Y系列是基于Windows基础上研发而成的完全智能化的高端工业内窥镜;机身内存最大可扩充至512GB。外部有2个USB接口,用于插U盘存储和键盘鼠标对文件进行编辑操作;1个3.5mm音频接口,可录制语音视频;1个VGA接口,外接大显示屏同步显示。探头采用精密机械式…

    一、 产品介绍

    WS-Y系列是基于Windows基础上研发而成的完全智能化的高端工业内窥镜;机身内存最大可扩充至512GB。外部有2个USB接口,用于插U盘存储和键盘鼠标对文件进行编辑操作;1个3.5mm音频接口,可录制语音视频;1个VGA接口,外接大显示屏同步显示。探头采用精密机械式操控导向,360度任意旋转,摇杆与探头同步摆动可实现精准导向,0延迟。显示采用工业级高清高亮触摸式显示屏;智能软件可自定义设定存储路径和编辑文件重命名,并且可对文件夹进行复制、移动、删除等操作。图像处理功能可实现拍照、录像、比例缩放、画面冻结、图像翻转、负片、动态注释、照片在线编辑、涂鸦注释、邮戳注释、文字注释;自定义编辑录像自动保存时间。

    二、主要功能特点


    ● 探头

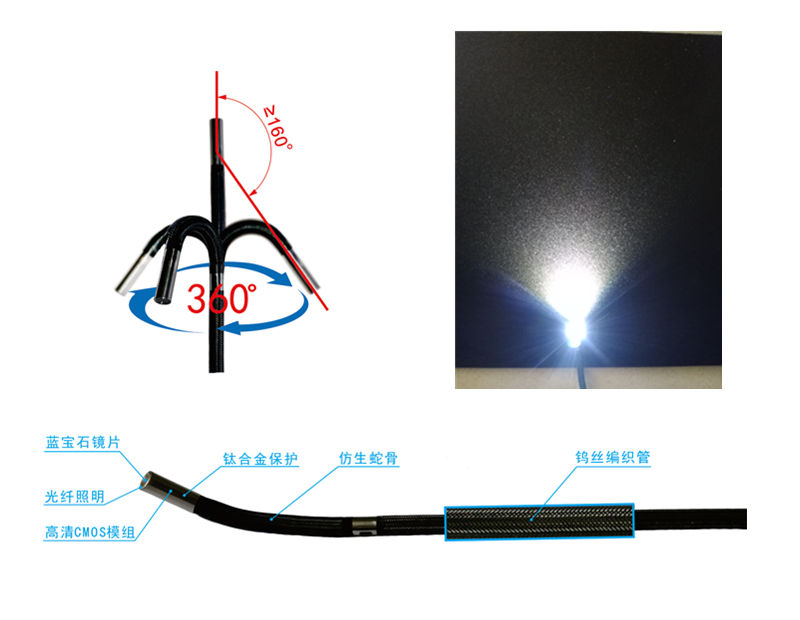

    探头采用精密机械式操控导向,360度任意旋转;要实现探头与操控摇杆同步摆动,没有任何延迟。导向机构有遇障碍过载保护功能,能有效的避免牵引导线拉断。


    ● 软件

    自定义存储路径设置:

    自定义文件夹功能可以根据文件的时间和类型进行有效的分类管理,避免了所有文件默认的存储路径里所造成的文件杂、乱的局面,能有效的提高工作的实效性。

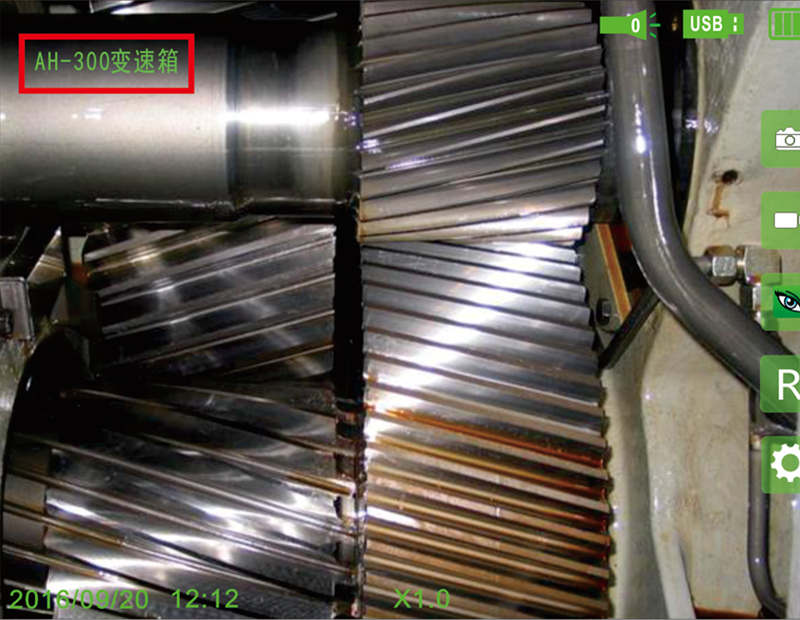

    照片编辑:

        在检测过程中发现的异常问题和质量缺陷时;拍好照片,进入照片预览后;点击照片的编辑功能后可在屏幕上快速对问题进行简单标记描述。文字标注可分别进行:涂鸦标注、邮戳标注。

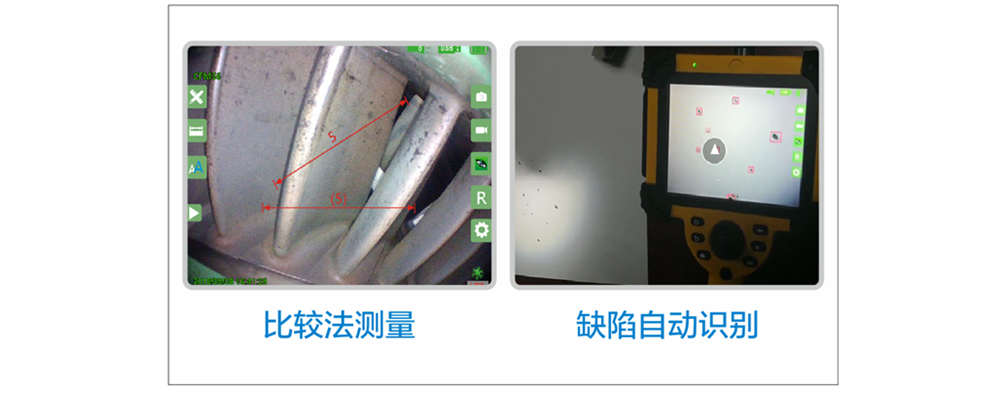

    比较法测量、缺陷自动识别

    物体内部缺陷大小可通过平台对比法,检测出缺陷的长、宽数据,提高检测质量;在底色相同的表面缺陷能自动抓取,闪烁提示说明,提高检测质量。

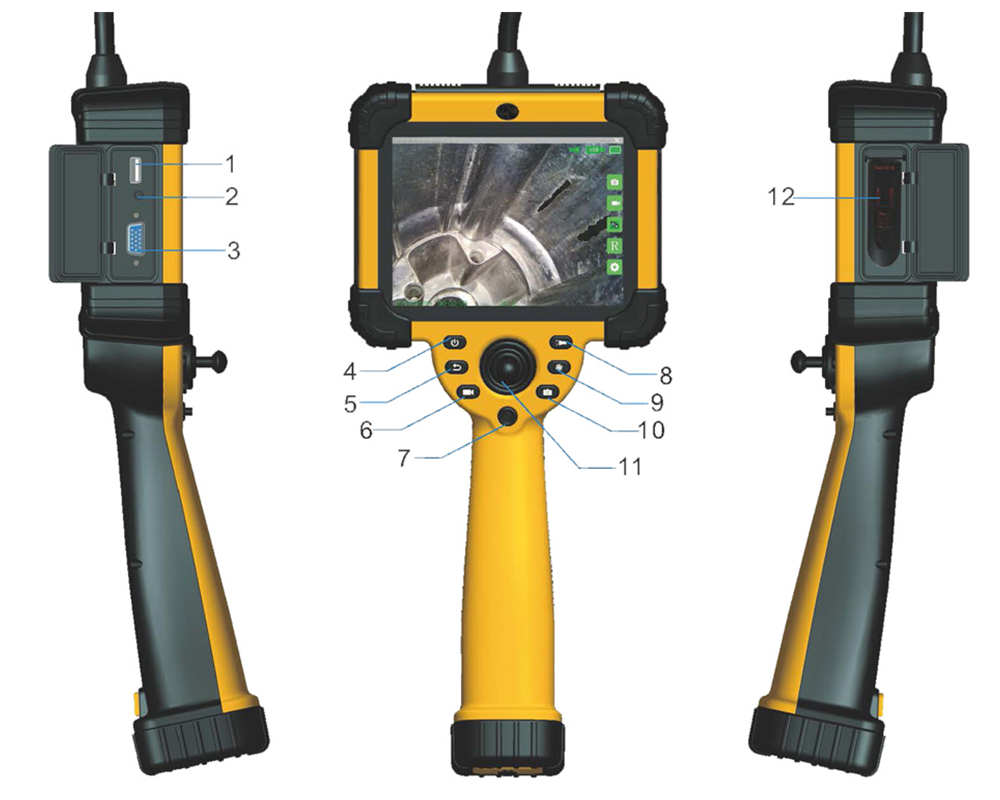

    三、 主机

    1、USB 2.0接口(可接键盘或鼠标)                2、 3.5mm耳机接口

    3、VGA 接口 (外接显示屏)                       4、 开机键

    5、返回键                                        6、 录像键

    7、菜单导航键                                    8、照明亮度调节

    9、画面冻结                                      10、拍照键

    11、探头导向超控摇杆                             12、存储U盘




    五、产品详细技术参数

    使用环境

    主机系统工作温度

     -10℃~60℃,低温无需预热(可定制-40℃~85℃)

    视频探头工作温度

     -20℃~60℃(其它温度需定制)

    贮藏温度

     -20℃~60℃(其它温度需定制)

    相对湿度

     最大95%,无冷凝

    防水

     插入管IP67

    主机参数

    尺寸

     360*160*60mm

    电池使用时间

      3小时

    产品重量

     不含外箱:1.35kg,带外箱:6.5kg

    液晶屏

     5.7寸高清工业级液晶屏(带触摸)

    音频

     3.5mm耳机/麦克风插口

    存储

     32GB

    视频输出

     VGA(可双屏同步显示)

    前端

    前端照度

     80000lux

    照明类型

     光纤

    亮度控制

      8级亮度调节

    视场角

     直视:120度 ; 互换:直视90度、侧视70

    景深

     5-120mm

    插入管直径及有效工作长度

    插入管直径

     插入管有效工作长度

    6.0mm(100像素)

    1-5m

    3.9mm(100像素)

    1-3m

    导向

    方向

     360度任意方向

    弯曲角度

     150°

    系统/软件

    操作系统

     Windows

    操作方式

     五向导航按键,简单易用

    文件管理

     支持文件与文件夹的创建、中英文重命名、复制、移动、删除;

     存入内部硬盘或U盘,通过U盘实现与硬盘间的双向拷贝

    视频格式

     AVI

    图像控制

     负片、翻转、缩放(4)、拍照、录像、图片在线编辑(标识)

    摄像头设置

     亮度、对比度、饱和度、珈玛、色调

    数字缩放

     3.0倍连续缩放

    图像格式

     JPEG(.JPG)

    软件升级

     通过专用接口升级

    系统语言

     中文(简繁)、英语、德语、西班牙语、法语、意大利语、日语
