一、仪器用途
CDM-920符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。也适合电子、冶金、化工和仪器仪表行业观察透明、半透明、不透明的物质，如金属、陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、度涂层以及其他非金属材料，也适合医药、农林、公安、学校、科研部门作观察分析用。
二、系统简介

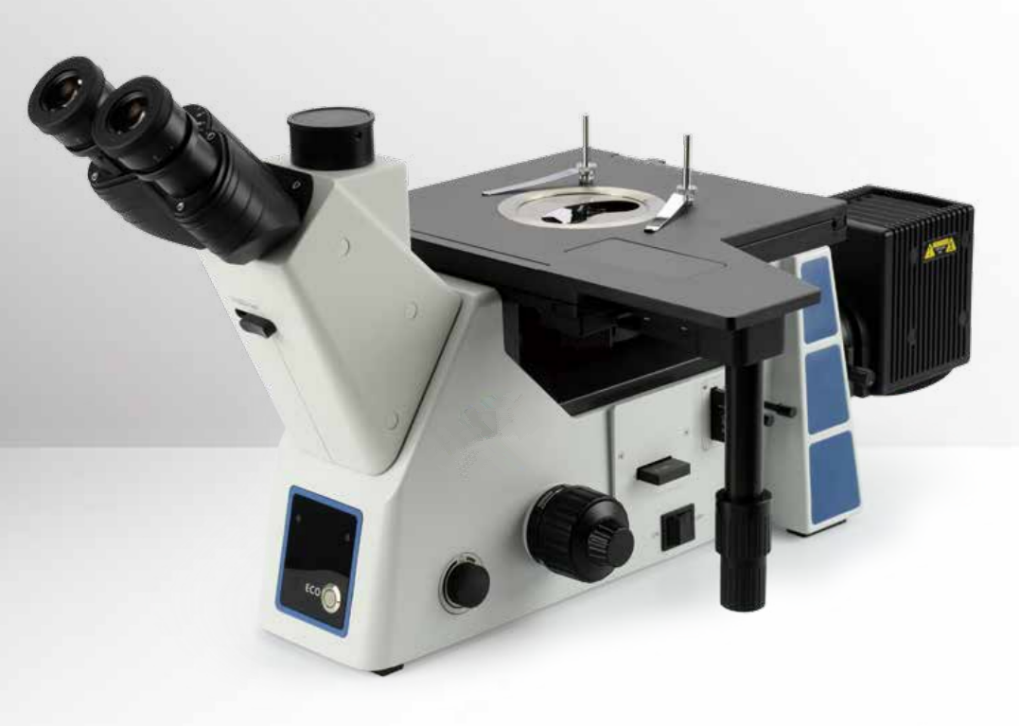

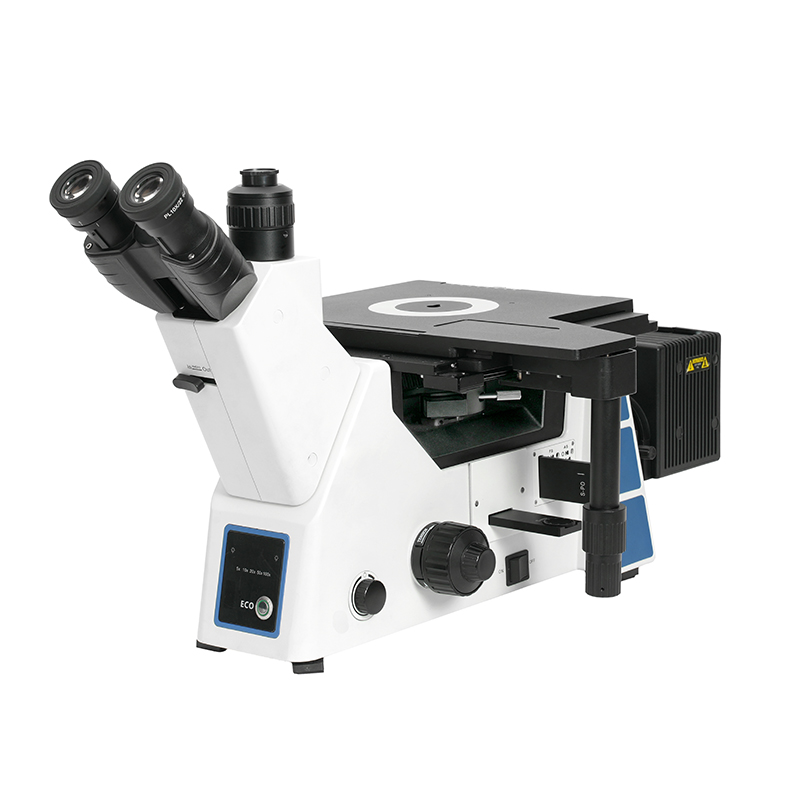

CDM-920系列金相显微镜具有高性能光学系统，简便的操作，创新的技术，完善的功能，良好的稳定性，能满足您现在及将来的各种应用需求。本产品设有两个摄像器接口，可同时连接两台计算机（数码相机），共享图像。能实现灵活升级，比如可以轻松实现DIC观察。
三、技术参数
|
光学系统 |
无限远光学矫正系统 |
|
超大视野目镜 |
WF10X/22mm |
|
WF10X/20mm，十字分化目镜 |
|
|
无穷远长工作 距离平场消色 差物镜 |
∞PL L5X/0.12 工作距离：10mm |
|
∞PL L10X/0.25 工作距离：10mm |
|
|
∞PL L20X/0.40 工作距离：5mm |
|
|
∞PL L50X/0.55 工作距离：2.5mm |
|
|
∞PL L100X/0.8 工作距离2.1mm(选购) |
|
|
观察头 |
铰链式双目观察头，30°倾斜，瞳距48-75mm |
|
柯勒照明 |
12V/50W卤素灯，中心、亮度连续可调 |
|
起偏镜、检偏镜 |
|
|
调焦机构 |
粗微动同轴调焦,带锁紧装置,微动格值:2μm，移动范围向上1mm,向下7mm |
|
转换器 |
内向式五孔转换器 Backward quintuple nosepiece |
|
载物台 |
平台尺寸：240（W）×250（L），移动范围50×50mm，双向线轨传动，右手低手位控制 |
|
小平台：Ф16，,40，水滴形 |
|
|
物镜测微尺 |
|
|
灯室调焦物镜 |
四、 优点;
本机具有明场、暗场、偏光功能，客户如有需要还可以升级添加DIC微分干涉功能，光学系统优良，物镜工作距离大，方便操作，物镜采用半复消色差无穷远物镜，图像更清晰，属金相显微镜中的精品机器。
配节能系统，开机长时间不试用，光源自动变暗，转换物镜倍数，显微镜有变倍数字显示，方便知道倍数
观察系统:铰链式双目观察镜筒，30°倾斜，操作时不需要长时间低头或平视观察，使操作者的肩部得到有效释放。平场广角目镜视场数可达直径22mm,使目镜视场更为广阔、舒适，配有橡胶眼罩。
机械载物台：机械式移动载物平台，内置可旋转圆形载物台板，板中设置的异型观察窗口适合于不同规格试样的显微观察，在进行偏光观察时可旋转圆形载物台板，以满足偏光镜检的要求。
照明系统：采用柯拉照明方式，孔径光栏与市场光栏可通过拨盘进行孔径大小调整，调整顺畅舒适。选配的起偏镜可以360°调整偏振角，以观察不同偏振状态下的显微图像。可选配DIC微分干涉片，快速升级产品系统功能。
暗场照明：配置高品质的明暗视场物镜与暗视场照明装置，对照明系统的有害光线进行有效消除，使暗视场的成像效果得到了明显提高。
摄影摄像观察：后置式摄影摄像接口设计，使摄影摄像附件不再干扰目视观察。采用100%通光，适用于低照度的显微摄影摄像，标配1200万像素1/1.7”大版面摄像器，图像更加清晰逼真。
五、系统组成
电脑型(CDM-920C):1、显微镜主机 2、适配镜 3、摄像器（1200万像素高清） 4、计算机（选购）
六、总放大参考倍数
CDM-920C型：50--2800倍（19寸显示器）
