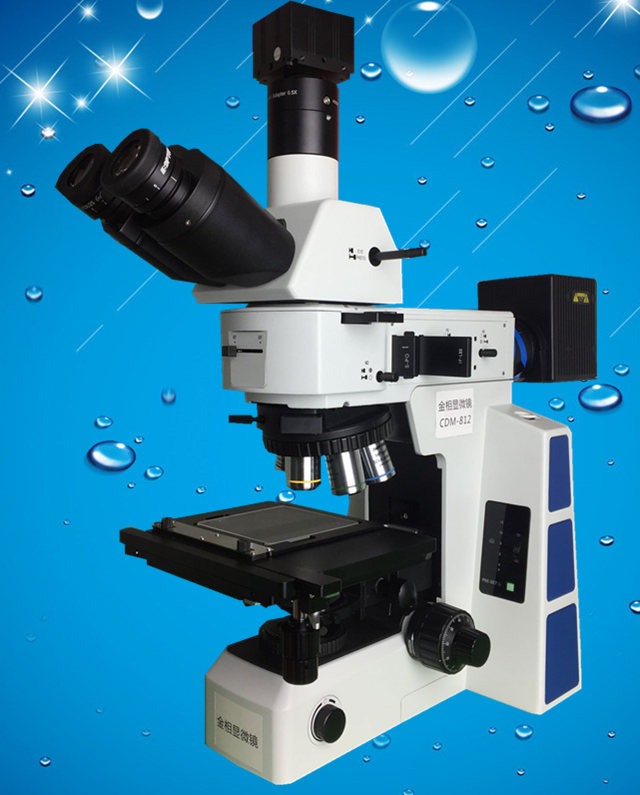

CDM-812采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合医药、农林、公安、学校、科研部门作观察分析用。
无限远透反射金相显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像并能将所需要的图片进行编辑、保存和打印。
三、仪器特点
集多项首创于一身，从外观到性能都紧跟国际设计风格，多档分光比观察头提供全新舒适的大视野体验。致力于拓展工业领域全新格局，为客户提供完善的工业检测解决方案。整合了新金相显微镜技术优势，以优异的成像性能、舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案,LMPlan系列长工作距金相物镜，提升色差校正水平，同时调整膜系设计，进一步提升图像分辨率与色彩还原性采用新生儿睡床舒适角度（30°）的观察筒，能够缓解用户在长时间工作状态下的紧张与疲劳，保证观察状态。观察筒上的刻度，方便用户自行调节瞳距范围。
高眼点超宽视野平场目镜
匹配超宽视野观察筒，目镜观察视场范围也由传统的22mm跃升至25mm以及26.5mm,提供更加平坦的观察范围，提高工作效率，更大值域屈光度调节范围可满足更多用户的使用需求。目镜采用定位销结构，方便视度调节。可翻叠橡胶眼罩防止外部杂散光线干扰，戴眼镜用户可将眼罩翻下，防止眼镜接触目镜，划伤眼镜和目镜。
无限远长工作距离半复消色差明暗场金相物境
明暗场物境只需一个镜头就能胜任明场、暗场、偏光、微分干涉观察。暗场图像亮度得到增强，提高了样品的检出能力。严格挑选高透过率的镜片和先进的镀膜技术，真实还原样品的自然色彩，明暗场物境采用铝制外套，大大减轻了重量，对防止环境污染，改善物境的操控性做出了贡献。半复消色差设计具有优越的色差校正性能，提高了观察图像的衬度，清晰度。长工作距离物境广泛使用于各种检测领域，轻松实现无损检测。
物境转换器，多孔可选
多孔物境转换器可以对同一个标本的观测点进行连续的更加合理的低、中、高放大倍率观察。全新的物境转化器将光轴与转动轴之间的夹角降低到15º，提高了对中精度和齐焦精度，且外观更加紧凑。
右手位平台，带锁紧装置
4英寸大行程机械平台，适用范围广，带Y轴移动锁定功能，完全锁紧后限制Y轴的移动，可用于横向检测， 防止阵列器件检测时出现漏检现象。4英寸玻璃载物台板可用于透射光观察。
多档分光比观察头
采用宽光束成像系统设计，支持26.5mm的超宽视野观察，带给您全新的大视野体验。
两档式正像铰链三目观察筒，保证样品的移动方向与通过目镜观察到的方向一致，使操作更加得心应手。
偏振系统
偏振系统包括起偏器和检偏器，可做偏光检测，在半导体和PCB检测中，可消除杂光，细节更清楚。检偏器分为固定式检偏器和360º旋转式检偏器。360º旋转式检偏器可在不移动标本的情况下，方便的观察标本在不同偏振角度光线下呈现的状态。可在偏振系统的基础上加载微分干涉器，建立诺曼尔斯基微分干涉衬比系统。
诺曼尔斯基微分干涉衬比系统
全新研发的DIC微分干涉组件，可以将明场观察下无法检测细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，如LCD导电粒子，精密磁盘表面划痕等。
中性密度滤色镜连动明暗场观察设计
照明器前端的拨杆可使用明暗场观察切换更加方便，并带有中性密度滤色镜联动功能。由于暗场观察时通常需要将光源开得比明场观察更亮，此功能设计可以避免用户在由暗场切换至明场时，眼睛不会受到强光的刺激，提高使用的舒适性。
滤色片
镜座上装有3个滤色镜，另外还可以选装第四个，拉杆设计可以很容易将滤色镜移入/移除光路。
调焦机构
镜座底侧低手位调光装置，可灵活调节光线强弱，并在数字调光屏上显示相应电压。可配合左手位粗调焦，提高工作效率。左右低手位粗微同轴调焦机构，带松紧调节装置。粗调行程25mm，微调精度1um，可用于测量Z轴方向极细微物体的高度，如踢球。
透反射照明装置，光源兼容
12V100W超长寿命灯箱，采用PHILIPS 7724型卤素灯，为系统提供充足、均匀的照明环境。摇出式消色差聚光镜系统，优化柯拉照明低倍表现，有效正色差球差，得到理想的图像。
四、仪器参数
|
配置及规格 |
规格描述 |
数量 |
|
高眼点大视野平场目镜PL10X/25mm,视度可调，可带单刻度十字分划板 |
1对 |
|
|
30°倾斜正像，无限远铰链三通观察筒，30°倾斜，360°旋转；瞳距调节范围：50mm～75mm；视度调节±5°；两档分光比R:T=100:0或0:100 |
1套 |
|
|
无限远长工作距明暗场半复消 明暗场金相物镜5X-DIC，NA=0.15 WD13.5mm |
1只 |
|
|
无限远长工作距明暗场半复消 明暗场金相物镜10X-DIC，NA=0.30 WD9mm |
1只 |
|
|
无限远长工作距明暗场半复消 明暗场金相物镜20X-DIC，NA=0.50 WD2.5mm |
1只 |
|
|
无限远长工作距明暗场半复消 明暗场金相物镜50X-DIC，NA=0.80 WD1.0mm |
1只 |
|
|
无限远长工作距明暗场半复消 明暗场金相物镜100X-DIC，NA=0.90 WD1.0mm |
选配 |
|
|
内定位6孔明暗场转换器(带DIC插槽) |
1只 |
|
|
DIC微分干涉组件一片 |
选配 |
|
|
透反两用机架，低手位粗微同轴调焦机构。粗调行程25mm，微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100V-240V宽电压系统，12V100W卤素灯落射，透射照明系统。 |
1套 |
|
|
明暗场反射照明器，带可变孔径光阑，视场光阑，中心均可调，带明暗场照明切换装置，带滤色片插槽与偏光装置插槽。 |
1套 |
|
|
干涉滤光片，色平衡片（白光）（反射用） |
1只 |
|
|
12V/100W卤素灯箱（预订中心）（透反用） |
1片 |
|
|
12V/100W卤素灯（PHILIPS 7724） |
1只 |
|
|
右手4英寸机械移动平台，行程（Y）102*(X)105,带Y轴锁定机构，带挡光板，带玻璃载物台板。 |
1套 |
|
|
摇出式消色差聚光镜（N.A.0.9） |
1只 |
|
|
起偏镜插板（反射用） |
1只 |
|
|
固定式检偏镜插板（反射用） |
1只 |
|
|
1/2CTV(0.5X),C接口,可调焦 |
1只 |
|
|
倍率 |
50X、100X、200X、500X、可调（标准配置10X目镜） |
|
|
光源 |
12V100W卤素灯反射照明系统，12V100W卤素灯透射光照明系统。 |
|
