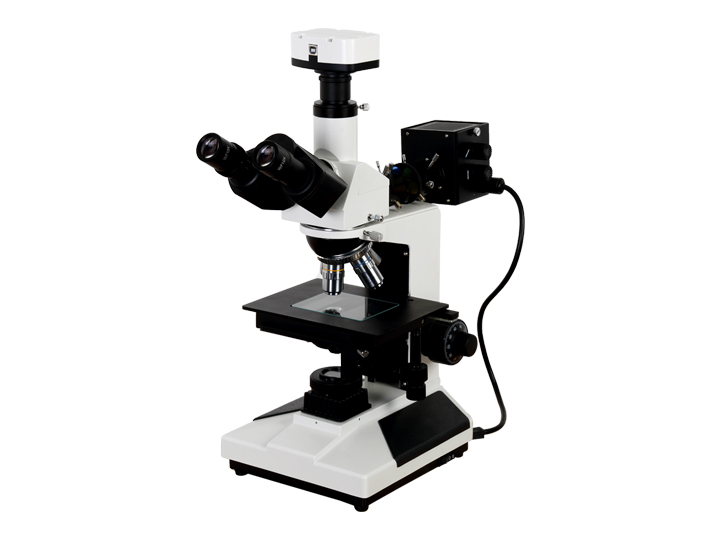

    CDM-560正置金相显微镜

    所属分类:光学显微镜 > 金相显微镜
    产品概述:一、用途CDM-560系列正置金相显微镜(透反射)适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物质,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。二、系统…
    一、用途
      CDM-560系列正置金相显微镜(透反射)适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物质,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。

    二、系统简介
      本系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。

    三、技术参数

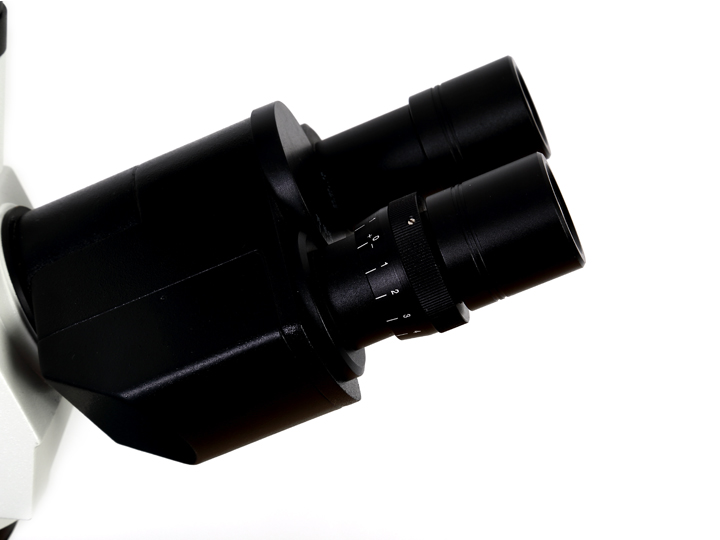

    1.目  镜

    类 型

    放大倍数

    视场(mm)

    大视野目镜

    10X

    Φ16

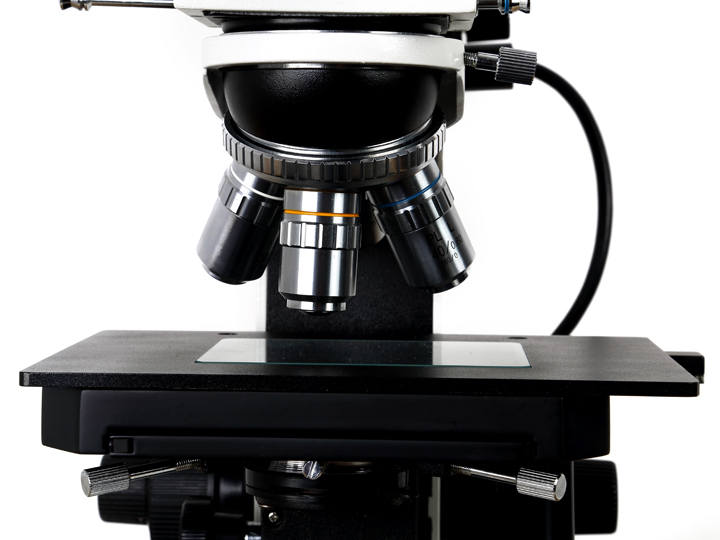

    2. 物  镜

    类 别

    放大倍数

    数值孔径(NA)

    工作距离(mm)

    平场消色差物镜(无盖玻片)

    5X

    0.12

    18.3

    10X

    0.25

    8.9

    40X

    0.60

    3.7

    60X

    0.85

    0.26


    3.光学放大倍数:50X -- 600X   系统参考放大倍数:50X-2600X
    4.载物台:大小 185mm*142mm    移动范围 75mm*50mm
    5.调焦系统:带限位和调节松紧装置的同轴粗微动   微动格值 0.002mm
    6.滤色片组:转盘式,黄色、蓝色、绿色、磨砂玻璃

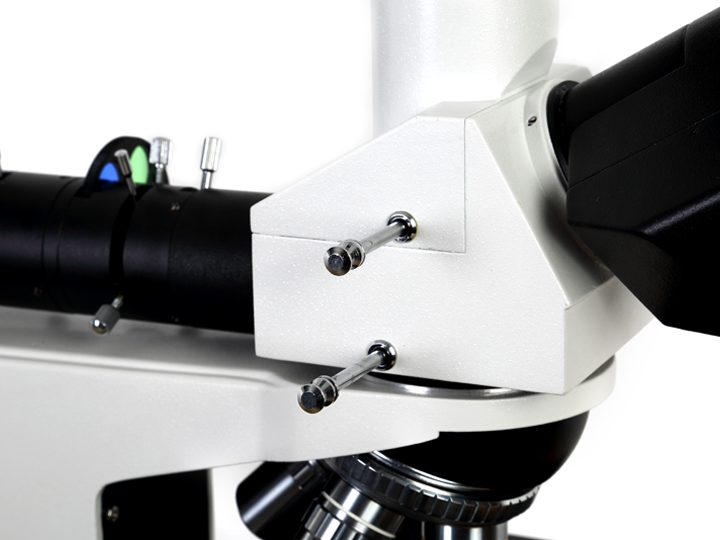

    7.偏光装置:可插入式起偏振片和三目头内置检偏振片

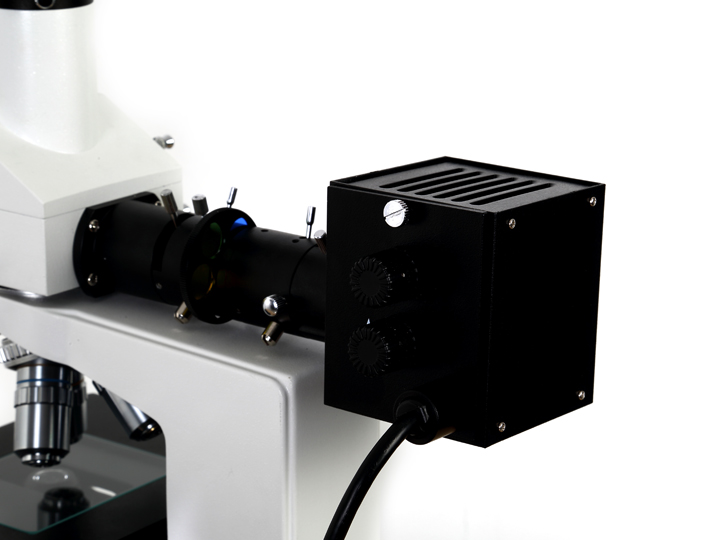

    8.照明系统:6V/20W卤素灯,亮度可调;220V(50Hz)
