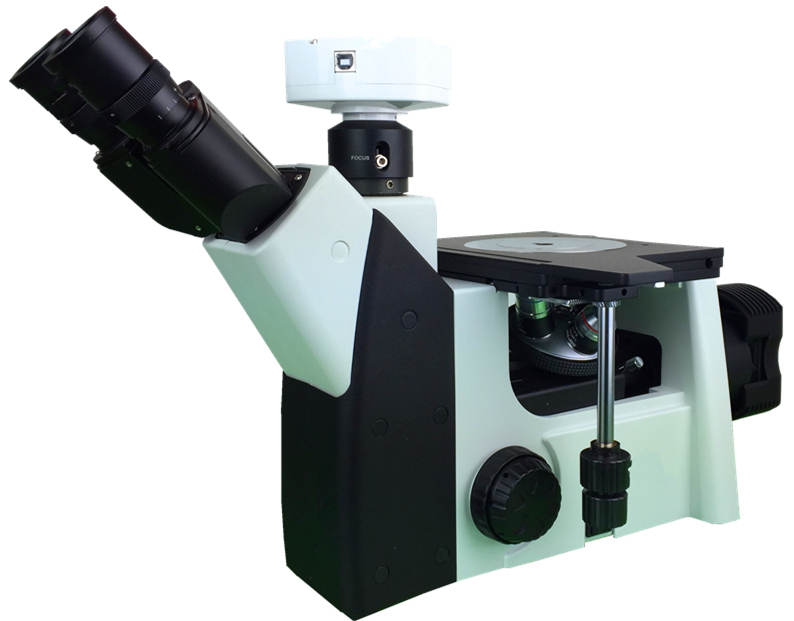

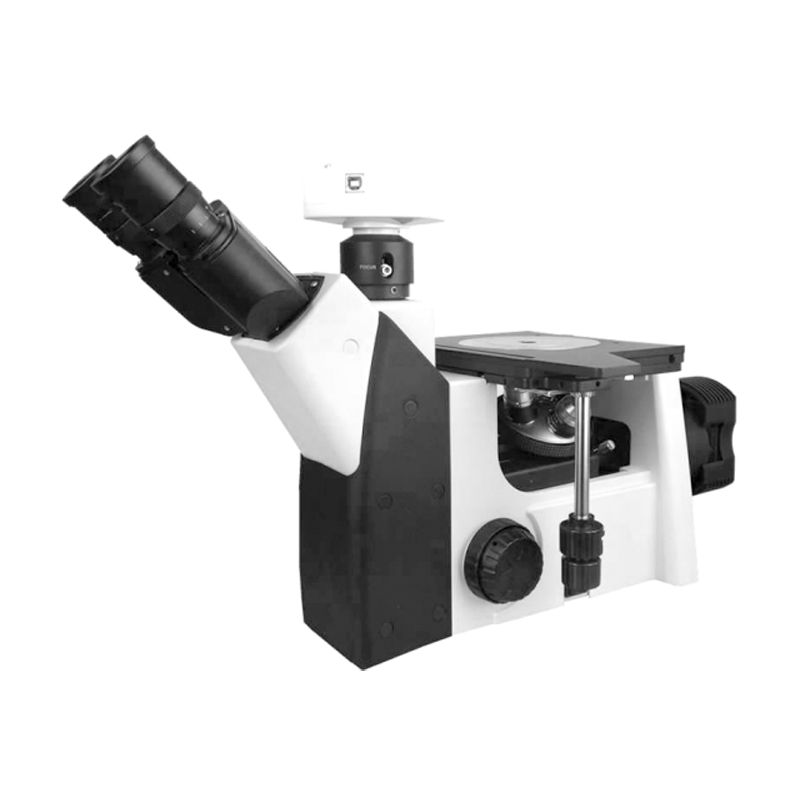

    CDM-23倒置金相显微镜

    所属分类:光学显微镜 > 金相显微镜
    产品概述:一、用途CDM-23系列倒置金相显微镜主要用于鉴别和分析金属内部结构组织,倒置金相显微镜是金属学研究金相的重要仪器。铸造。冶炼、热处理的质量研究,原材料的检验或材料处理后的分析等均可使用倒置金相显微镜。倒置式金相显微镜为传统型倒置金相显微镜,操作时试样观察表…
    一、用途

      CDM-23系列倒置金相显微镜主要用于鉴别和分析金属内部结构组织,倒置金相显微镜是金属学研究金相的重要仪器。铸造。冶炼、热处理的质量研究,原材料的检验或材料处理后的分析等均可使用倒置金相显微镜。


      倒置式金相显微镜为传统型倒置金相显微镜,操作时试样观察表面向下,并与工作台面重合,而对试样的高度和平行度无要求,适合于外形不规则或较大的试样。倒置金相显微镜广泛应用在工厂、实验室和教学及科研等领域。


    二、系统简介

      倒置金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。


    三、技术参数

    1.目镜

    类型

    放大倍数

    视场(mm)

    平场目镜

    10X

    Ф18


    2. 物镜

    物镜类型

    放大倍数

    数值孔径

    工作距离(mm)

    长工作距离平场消色差物镜

    5X

    0.13

    15.5

    10X

    0.25

    8.7

    20X

    0.40

    8.8

    50X

    0.60

    5.1


    3.光学系统:色差校正系统
    4.观察筒: 铰链式三目,45°倾斜,双边±5屈光度可调,瞳距调节范围:
    54-75mm
    5.转换器:内定位四孔转换器
    6.内定位五孔转换器
    7.调焦机构: 低手位粗微调同轴调焦机构,粗动每转行程38 mm;微调精度2um,
    带松紧调节机构
    8.载物台 三层机械移动平台,面积180mmX155mm,右手低手位控制,行程:75mm×
    40mm; 金属载物台板,中心孔直径φ12mm
    9.照明系统 反射式柯拉照明,带可变孔径光阑和中心可调视场光阑,自适应
    90V-240V宽电压,6V30W卤素灯,光强连续可调
