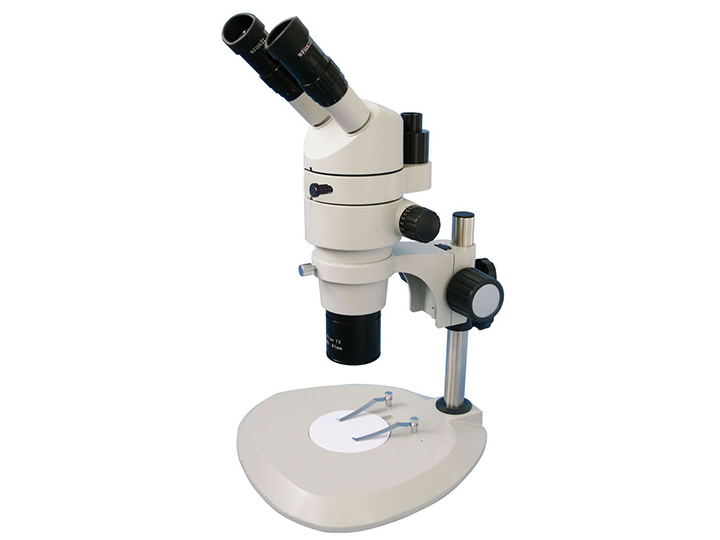

    ZOOM-0880

    所属分类:光学显微镜 > 体视显微镜
    产品概述:一、仪器用途视频显微镜在观察物体时能产生正立的三维空间影像。立体感强,成像清晰和宽阔,又具有长工作距离,并是适用范围非常广泛的常规显微镜。 它操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位…
    一、仪器用途
      视频显微镜在观察物体时能产生正立的三维空间影像。立体感强,成像清晰和宽阔,又具有长工作距离,并是适用范围非常广泛的常规显微镜。 它操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,它将实物的图像放大后显示在计算机的屏幕上,可以将图片保存,放大,打印。配测量软件可以测量各种数据。


    二、仪器特点

    ● 新颖的设计,具有高倍率、高分辨率的特点
    ● 可同时进行视频(或数码)显示、数码摄影、目视观察,双目观察成正像
    ● 适用于物体微观表面的观察、检测和测量分析


    三、技术规格


    变倍方式

    平行光路系统,0.8X~8X连续变倍镜体

    放大倍率

    标准总放大倍率8X~80X,放大倍率360X

    目镜

    高眼点广角目镜(10XΦ22 mm)

    物镜

    1X平场物镜

    工作距离

    91mm

    瞳距调节范围(10X 目镜)

    52mm~76mm

    视度调节范围

    ±6 屈光度

    调焦范围

    50mm(方立柱时为100mm

    双目镜筒

    倾斜45°

    支架与主机配合尺寸

    Φ76mm

    立柱中心到支架中心尺寸

    140mm

    圆立柱尺寸

    Φ25mm

    中心工作台直径

    Φ95mm

    变倍比

    10:1

    总放大倍数

    8-140X(以19寸显示器为例),加2X辅助物镜可达280X
