符合 ASTM C518 和 ISO 8301 要求
-
易于使用，快速提供结果
-
支持单机操作模式，或受 PC 控制的操作模式
-
固态冷却/加热
-
厚度测量下限达 0.025 mm
-
两个薄膜热流传感器
-
适用于研发和质控测试
-
WinTherm 软件拓展了灵活性
-
提供自动进样器，可实现无人值守的高通量工作效率

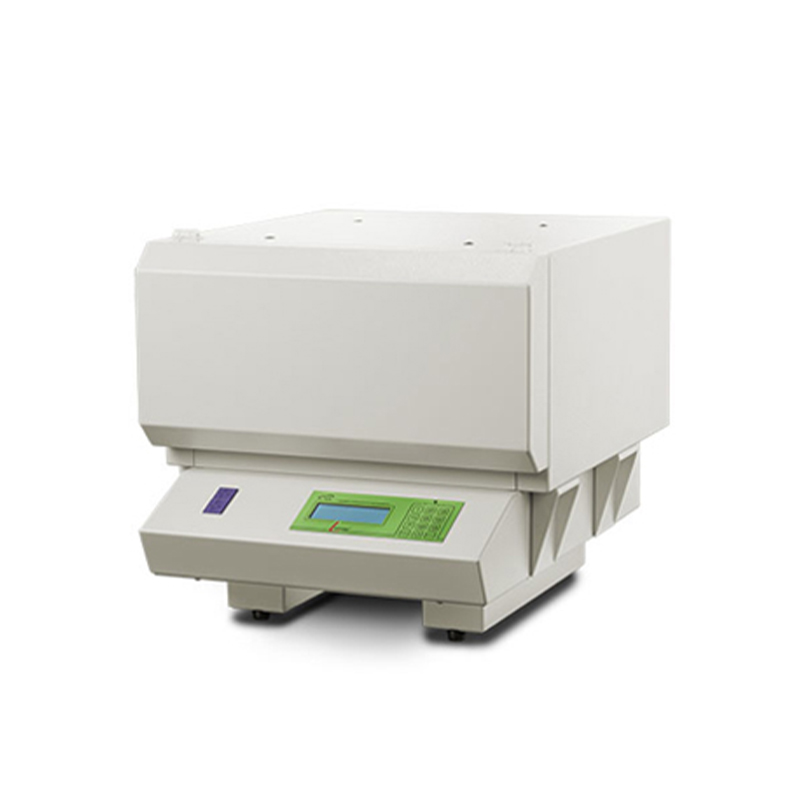

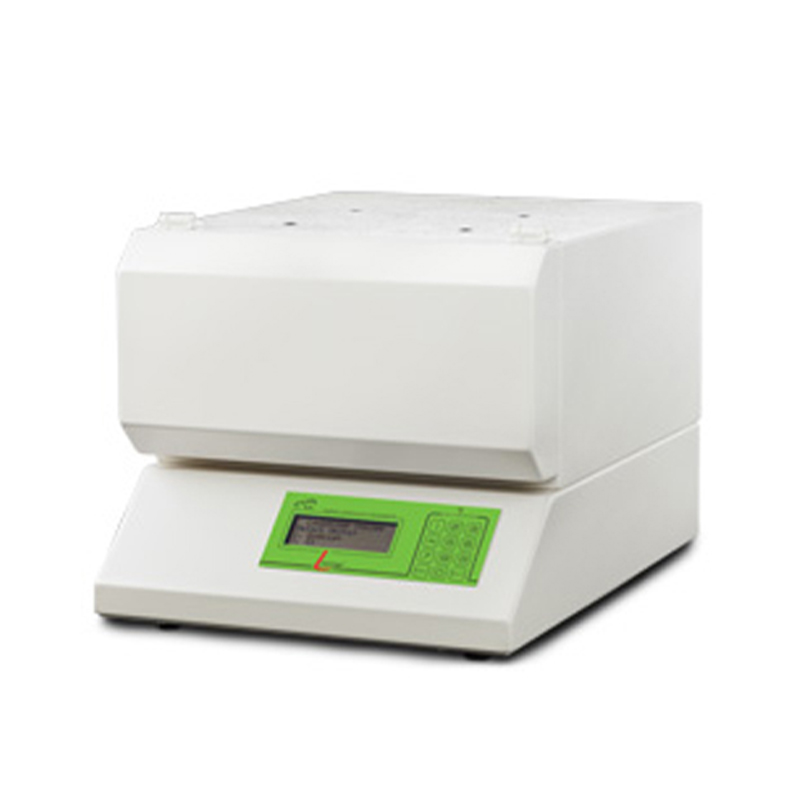

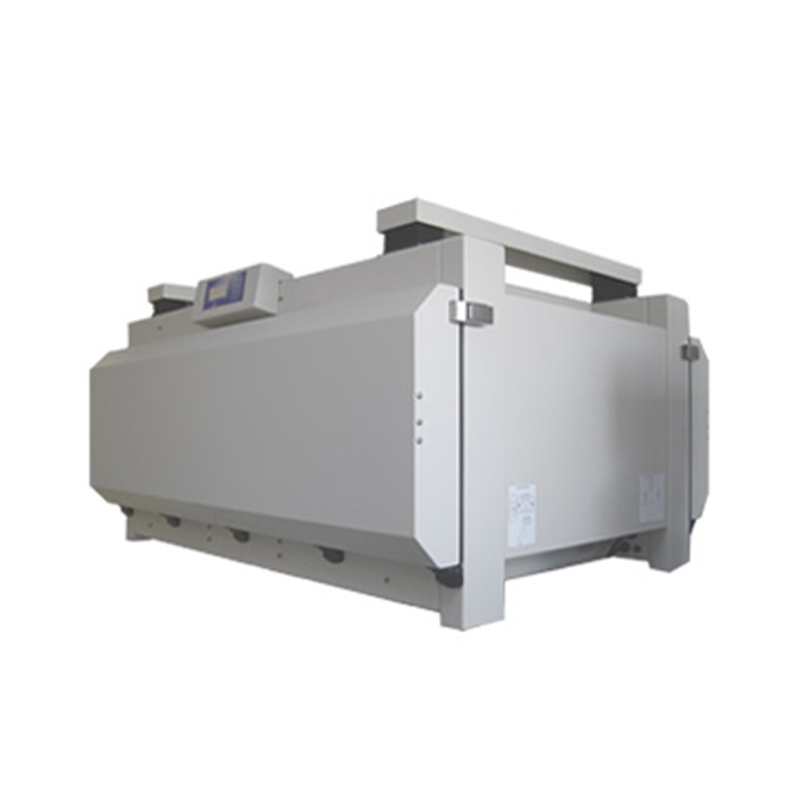

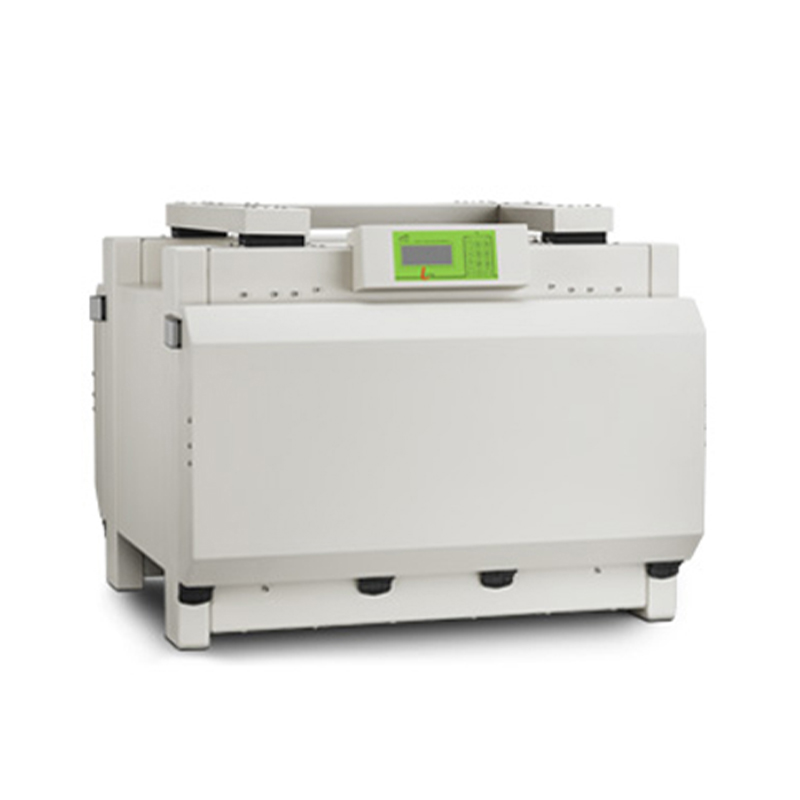

FOX热流计法导热仪
产品特性
产品参数
| 型 号 | FOX200 | FOX314 | FOX600 | FOX801 | FOX1000 | |
| 删除/广泛样品厚度 | 51 mm（2 "） | 102mm (4″) | 0~203 mm（0~8") | 0~305 mm（0~12") | 100 mm（4 "） | |
| 方形样品宽度 | 200 mm（8 "） | 305mm (12") | 610 mm (24") | 762 mm (30") | 1050 mm | |
| 温度范围 | -20~75 ℃（Fox 200 真空） | -20 至 75 °C | -10 至 65 °C | -10 至 65 °C | 0 至 45 ℃ | |
| 0~160 ℃ (FOX 200HT 160C) | ||||||
| 50~250 °C (FOX 200HT 250C) | ||||||
| -175~50 ℃ (FOX 200LT) | ||||||
| 扩展温度范围选项 | -30~95°C | -30 至 95 °C |
/ |
|||
| 温度分辨率 | ±0.01 ℃ | / | ±0.01 ℃ | |||
| 温度控制精确度 |
±1%(Fox 200) ±2%(Fox 200HT 160C, FOX 200HT 250C) |
±0.01 °C | ±0.01 ℃ | ±0.01 ℃ | ±1% | |
| 绝对导热系数精确度 | / | ±1% | ±1% | ±1% | / | |
| 重现性 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.05% | |
| 导热系数范围 | 标配 |
0.005~0.35 W/m K（0.035~2.4 BTU in/hr ft2 °F） |
0.001~0.35 W/m K（0.007 至 2.4 BTU in/hr ft2 °F） | |||
|
外部热电偶套件 |
0.001~2.5 W/m K（0.007~17.3 BTU in/hr ft2 °F） | |||||
| 热通量传感器面积 | / | 100 x 100mm (4 ") |
/ |
|||
| 可用选配 | / | 自动进样器，外部热电偶套件 | 自动进样器，旋转系列，外部热电偶套件，自动样品给料机 | 自动进样器，旋转系统，多传感器，外部热电偶套件 | / | |
| 专利薄膜 | 75 mm × 75 mm（3 "） | / | ||||
| 热流传感器 | 顶部和底部 | |||||
技术特点
1.测量技术
将样品置于测试堆的两个板之间，随材料厚度不同而建立温度梯度。用户可自行定义两板之间的厚度，或使用“自动厚度”功能，让仪器自动移动以接触样品。将四个光学编码器置于样品板四角来测量原位样品厚度，可稳定测量厚度低至 0.025 mm 以内的样品。
2.先进的热流测量
测量的核心为 LaserComp 热流传感器，专为导热系数测量而设计和制造。该热流传感器集成在整个有效面积 (75 mm × 75 mm) 内，可提供对总热流的真正代表性测量。传感器总厚度小于 1 mm，避免了热流失真。将 E 型热电偶结合到各个传感器的中心，并将两者均密封以确保在仪器的使用寿命内获得一致的精度。由于各个热电偶距样品表面 0.1 mm 以内，因此它们可提供有关样品表面温度（分辨率 ± 0.01 ℃）和热流的真正的代表性读数。相同的热电偶还可用于板温度控制。
使用外部热电偶选件，将热电偶直接连接到样品表面，使高导热系数样品的单次测量结果更准确。仪器上提供有针对该热电偶选件的辅助出口。
3.精密温度控制
FOX 系列热流计法热导仪通过结合精确样品温度测量、低质量固态元件和先进的温控电子元件，可快速实现准确、稳定的热平衡。板温度控制基于与样品紧密接触的响应热电偶实现，该热电偶与样品热流测量所用的热电偶相同。先进的温控算法每秒钟可监测板温度 20 次，使系统快速达到所选的平衡测试条件。板温度通过数字信号处理器控制到 0.01 ℃ 以内。多级 PID 算法可确保高响应、稳定的温度控制，并防止设定值过冲。为了达到这一目的，每 0.5 s 调节一次固态元件的加热器功率输出。
顶板和底板均可加热或冷却，可测试向上或向下的热流。板的低热质量设计与 DSP 功率以及功率输出板的功能相结合，能够极快速地达到设定值。
4.旋转系统选件
FOX 600 热流计可配备 LaserComp 的创新型旋转系统。基于对现场安装中存在的复杂的传热机理组合的了解，旋转系统能够在匹配安装方向的条件下测量有效导热系数。这一耐用的系统能够使测试系统电动旋转至用户自定义的 0° 至 90° 之间的角度。从而准确、有代表性地模拟存在于屋顶、墙壁、天窗等的条件。
5.完整的导热系数解决方案
FOX 系列热流计法热导仪可作为独立仪器运行，也可与 PC 结合用于测试设置和数据存储。WinTherm 软件包是一款用户友好的工具，可设置实验参数、查看实时测试结果、存储并分析数据。在任一种运行模式下，仪器电子元件可根据所定义的条件检测平衡，在采集到终值后自动转至下一个程控测量温度。通过 WinTherm 软件指导的数据采集和计算还可提供比热测量。
