360度环形轮廓检测仪
测量优势
▲360度全方位检测
▲蓝色激光非接触式测量，可测量柔软物体
▲可实现动态在线检测，比离线检测更精准
▲可测算物体的体积，三维数据
▲侧面开口设计，更换产品更加便捷
▲数据采集，保存方便，可与自动化设备配合使用
功能介绍
LS-C360系列轮廓尺寸测量仪，是一款在线式、实时、非接触测量系统，用于持续监控复杂形状的关键表面轮廓尺寸，例如铝材，胶体、陶瓷、塑料、木塑复合材料挤压型材、辊轧成型的金属表面轮廓以及异形线缆。
测量仪实时获得物体轮廓周围上千个数据点，并且将其与标准模板进行匹配，提取诸如宽度、厚度、间隙、半径以及角度等关键测量参数。将其与标准模板进行比较，持续监视关键尺寸，从而降低废品率，提高品质，快速回收成本
工作原理

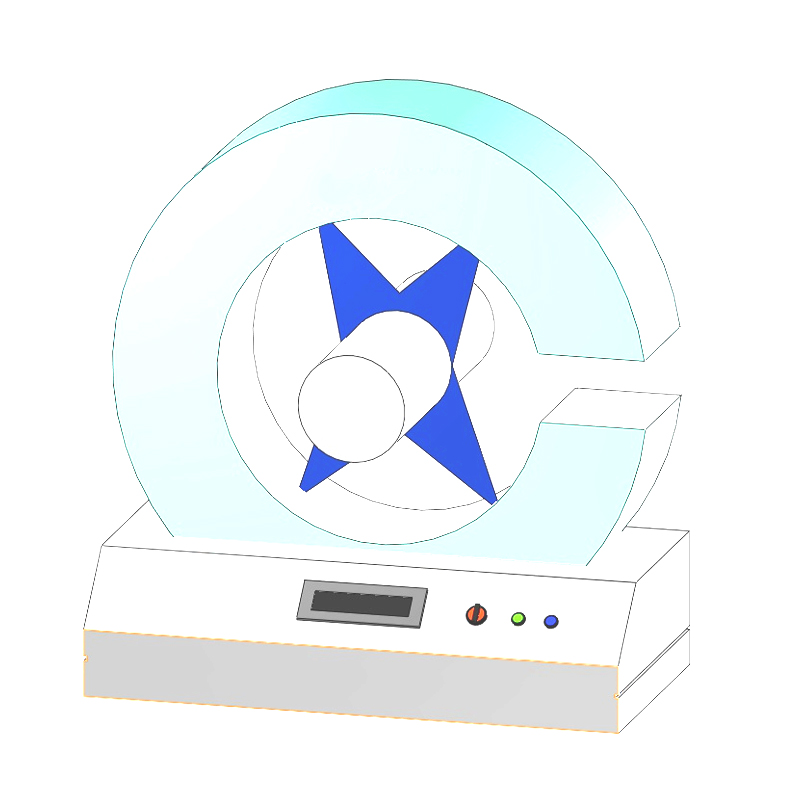

LS-C360系列轮廓尺寸测量仪，将3个及以上传感器围着同一圆心，从环形的不同角度进行安装。测量工件放到测量系统中心，由传感器发射的激光360度覆盖工件一周，每个传感器测量工件的一部分轮廓。传感器组将工件轮廓无死角测量，最终通过软件将几个测量图拼合起来，生成工件的截面轮廓。
应用领域
▲铝材，钢材等金属材料
▲胶体，塑料等柔软材料
▲陶瓷等易碎材料
▲电线，非标线缆线束
性能指标
|
型号 |
LS-C360-20 |
LS-C360-50 |
LS-C360-90 |
LS-C360-150 |
|
|
测量范围 |
圆形物体：直径20mm 正方形物体：边长20mm |
圆形物体：直径50mm 正方形物体：边长50mm
|
圆形物体：直径90mm 正方形物体：边长70mm |
圆形物体：直径150mm 正方形物体：边长150mm |
|
|
测量分辨率 |
0.028mm |
0.056mm |
0.122mm |
0.191mm |
|
|
测量精度 |
0.05mm |
0.185mm |
0.245mm |
0.390mm |
|
|
测量速度 |
可选，每秒200个轮廓（典型） |
|
|||
|
通讯接口 |
数字输出；以太网 |
|
|||
|
电源 |
AC 220V@2A |
|
|||
|
激光等级 |
3R |
|
|||
|
激光类型 |
蓝色半导体激光器 |
|
|||
|
工作环境 |
温度10-40摄氏度 湿度10-90%（不结露） |
|
|||
