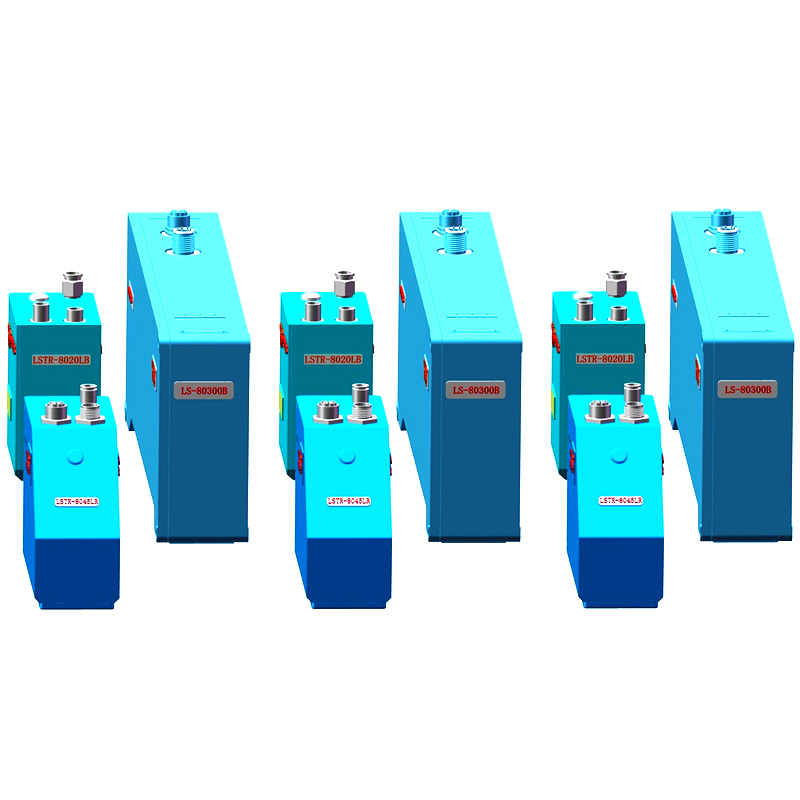

LS系列中等精度3D激光轮廓传感器-上海仪蒙检测设备

产品概述：LS系列中等精度激光轮廓传感器量程范围： 500mm、400mm、300mm、200mm、150mm、100mm、90mm。LS系列中等精度传感器型号及参数型号X视场（mm）Z净距离（mm）Z测量范围（mm）X分辨率（mm）Z分辨率（mm）Z线精度（%）Z重复精度（mm）LS-A805005004004000.7920.2540.30.008…

LS系列中等精度激光轮廓传感器量程范围： 500mm、400mm、300mm、200mm、150mm、100mm、90mm。

LS系列中等精度传感器型号及参数

型号

X

视场（mm）

Z

净距离（mm）

Z

测量范围（mm）

X

分辨率（mm）

Z

分辨率（mm）

Z

线精度（%）

Z

重复精度（mm）

LS-A80500

500

400

400

0.792

0.254

0.3

0.008

LS-A80400

400

350

225

0.568

0.176

0.3

0.006

LS-A80300

300

350

225

0.394

0.126

0.3

0.005

LS-A80200

200

350

225

0.217

0.089

0.3

0.004

LS-A80150

150

235

225

0.185

0.047

0.3

0.004

LS-A80100

100

160

120

0.127

0.033

0.2

0.003

LS-A80090

90

140

90

0.115

0.029

0.2

0.003

传感器安装状态：漫反射

X轴像素点：1280

采样频率：1Hz-1000Hz

激光光源：蓝色半导体激光器

激光波长：405nm

激光等级：II类激光

防护等级：IP67

环境温度：0至+45℃

应用功能
实现物体任一轮廓线尺寸测量，如高度差、宽度、角度、半径等，也可实现缺陷检测、外观尺寸扫描、表面特征跟踪等功能。
优点：速度快、精度高、非接触、易安装、同时测量一个轮廓上的多项尺寸。

测量原理
激光轮廓传感器采用激光三角反射式原理：激光束被放大形成一条激光线投射到被测物体表面上，反射光透过高质量光学系统，被投射到成像矩阵上，经过计算得到传感器到被测表面的距离（Z轴）和沿着激光线的位置信息（X轴）。移动被测物体或轮廓仪探头，就可以得到一组三维测量值。

标准配置
激光传感器
ACQKIT采集函数开发包
MTOOL工具开发包
网络线缆（长度3米）
控制线缆（长度3米）

可选配件
风冷却防护套件
镜头气幕防护套件
防溅射护板
传感器安装板
传感器支架
网络线缆（长度5米、10米）
控制线缆（长度5米、10米）

型号	X 视场（mm）	Z 净距离（mm）	Z 测量范围（mm）	X 分辨率（mm）	Z 分辨率（mm）	Z 线精度（%）	Z 重复精度（mm）
LS-A80500	500	400	400	0.792	0.254	0.3	0.008
LS-A80400	400	350	225	0.568	0.176	0.3	0.006
LS-A80300	300	350	225	0.394	0.126	0.3	0.005
LS-A80200	200	350	225	0.217	0.089	0.3	0.004
LS-A80150	150	235	225	0.185	0.047	0.3	0.004
LS-A80100	100	160	120	0.127	0.033	0.2	0.003
LS-A80090	90	140	90	0.115	0.029	0.2	0.003
