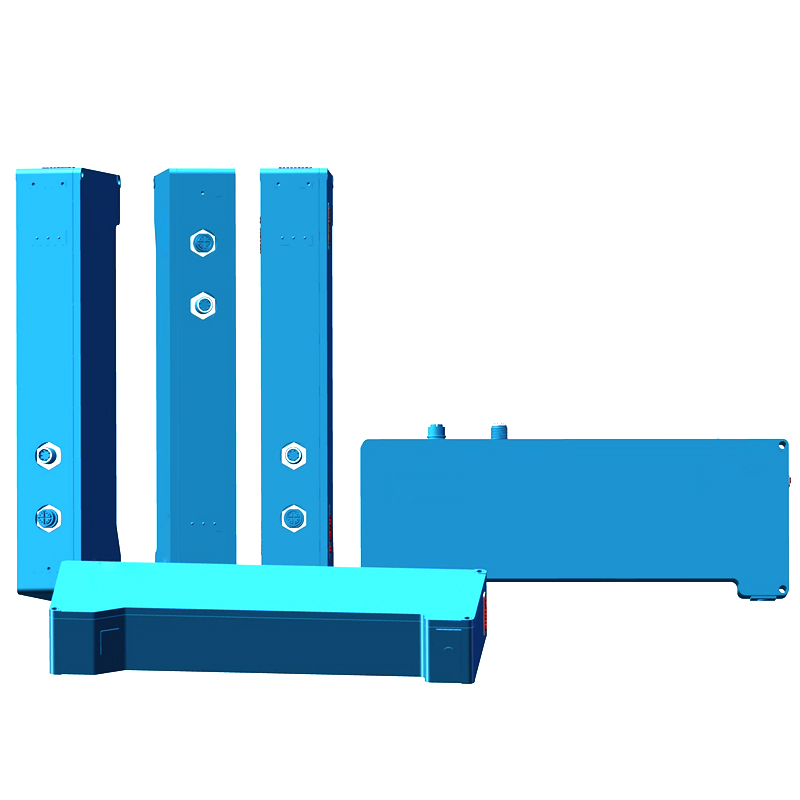

LS系列大量程激光智能传感器-上海仪蒙检测设备

产品概述：LS系列大量程激光智能传感器量程范围：1100mm、1000mm、900mm、800mm、700mm、600mm。该类型传感器大量应用于物流行业、喷涂行业、搬运、粗定位……智能传感器型号及参数型号X视场（mm）Z净距离（mm）Z测量范围（mm）X分辨率（mm）Z分辨率（mm）Z线精度（%）Z重复精度（…

LS系列大量程激光智能传感器量程范围：1100mm、1000mm、900mm、800mm、700mm、600mm。该类型传感器大量应用于物流行业、喷涂行业、搬运、粗定位……

智能传感器型号及参数

型号

X

视场（mm）

Z

净距离（mm）

Z

测量范围（mm）

X

分辨率（mm）

Z

分辨率（mm）

Z

线精度（%）

Z

重复精度（mm）

LS-A81100

1100

850

550

1.890

0.625

0.4

0.015

LS-A81000

1000

800

500

1.758

0.565

0.4

0.012

LS-A80900

900

700

500

1.559

0.508

0.4

0.010

LS-A80800

800

600

500

1.269

0.408

0.4

0.010

LS-A80700

700

520

450

1.098

0.395

0.3

0.009

LS-A80600

600

460

400

0.994

0.365

0.3

0.008

智能传感器安装状态：漫反射

X轴像素点：1280

采样频率：1Hz-1000Hz

激光光源：红色半导体激光器

激光波长：635nm

激光等级：II类激光

防护等级：IP67

环境温度：0至+45℃

应用功能
实现物体任一轮廓线尺寸测量，如高度差、宽度、角度、半径等，也可实现缺陷检测、外观尺寸扫描、表面特征跟踪等功能。
优点：速度快、精度高、非接触、易安装、同时测量一个轮廓上的多项尺寸。

测量原理
激光轮廓传感器采用激光三角反射式原理：激光束被放大形成一条激光线投射到被测物体表面上，反射光透过高质量光学系统，被投射到成像矩阵上，经过计算得到传感器到被测表面的距离（Z轴）和沿着激光线的位置信息（X轴）。移动被测物体或轮廓仪探头，就可以得到一组三维测量值。

标准配置
激光传感器
ACQKIT采集函数开发包
MTOOL工具开发包
网络线缆（长度3米）
控制线缆（长度3米）

可选配件
风冷却防护套件
镜头气幕防护套件
防溅射护板
传感器安装板
传感器支架
网络线缆（长度5米、10米）
控制线缆（长度5米、10米）

型号	X 视场（mm）	Z 净距离（mm）	Z 测量范围（mm）	X 分辨率（mm）	Z 分辨率（mm）	Z 线精度（%）	Z 重复精度（mm）
LS-A81100	1100	850	550	1.890	0.625	0.4	0.015
LS-A81000	1000	800	500	1.758	0.565	0.4	0.012
LS-A80900	900	700	500	1.559	0.508	0.4	0.010
LS-A80800	800	600	500	1.269	0.408	0.4	0.010
LS-A80700	700	520	450	1.098	0.395	0.3	0.009
LS-A80600	600	460	400	0.994	0.365	0.3	0.008
