LCD导电粒子检查方案

信息来源: | 发布日期: 2019-08-02 | 浏览量:125
概述:一、仪器用途CDM-810采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观…

一、仪器用途

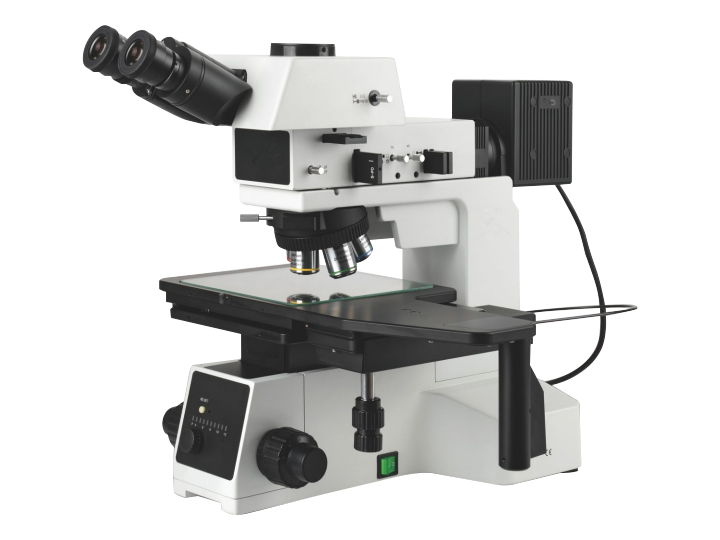

  CDM-810采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。

二、系统简介
  无限远透反射金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像并能将所需要的图片进行编辑、保存和打印。

三、仪器特点

  CDM-810C各项操作根据人机工程学设计,减轻操作者的使用疲劳。其模块化的部件设计,可对系统功能进行自由组合。涵盖明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能,可根据实际应用,进行功能选择。

宽视场铰链式三目观察筒
  正像铰链三目观察筒,所成像的方位与物体实际方向相同,物体移动的方向跟像面移动的方向相同,便于观察与操作。

大行程移动平台设计
  CDM-810系列机型采用6英寸平台设计,可适用于相应尺寸的晶圆或FPD检测,也可用于小尺寸样品的阵列检测。

  CDM-810:6英寸平台,反射照明移动范围158mm×158mm,透射照明移动范围100mm×100mm;带离合器手柄,可用于全行程范围内快速移动。通过使用平台适配接口,所有平台可在该系列机型之间通用。


超长工作距金相物镜
  全新设计的超长工作距物镜,采用半复消色差技术,并使用多层宽带镀膜技术,使整个视场内的成像清晰锐利,色彩自然,明亮舒适。


  超长的工作距离设计,50X的有效工作距离达到7.8mm,100X物镜也达到了2.1mm,大幅拓展了该机型的应用领域,5X、10X、20X物镜的设计,通过精选材料及优化设计,使DIC微分干涉观察的性能非常出色。


  同步设计了全套明暗场两用物镜,适用于该机型,暗场照明亮度比传统暗场物镜提高2倍以上。

高性能物镜转换器
  CDM-810机型的转换器采用精密轴承设计,转动手感轻巧舒适,重复定位精度高,物镇转换后的同心度也得到较好的控制,采用5孔明暗场转换器,且带DIC模镜插槽。

安全、稳重的机架结构设计
  工业检测级显微镜体,低重心、高刚性、高稳定性金属机架,极大的提高的系统的抗振能力与成卜像的稳定性。

  前置低手位粗微同轴调焦机构,内置100一240V宽电压变压器,可以适应不同地区的电网电压。底座内部设计有风循环散热系统,长时间使用也不会使机架过热。

不同的照明器可供选择
  明暗场反射照明器:12V 100W卤素灯照明,并带有强光预设功能,可快速切换到预设亮度。带明暗场切换机构

  透射照明:该系列均可使用透反射两用机型,透射光源为单颗大功率5W白色LED,并带有N.A.0.5聚光镜。透射照明与反射照明可独立控制,即透反射照明可同时开启,亦可同时开启

明场观察(反射)
  远心柯拉反射照明系统,配以全新设计的无限远平场消色差长工作距金相物道,从低倍到高倍,都能得到清晰、平坦、明亮的高面质量微团像。

明场观察(透射)
  5W大功率LED,配以N.A.0.5聚光镜,可以透照明下,观察LCD彩色液晶显示屏,器件框架边缘等。
  透射照明与反射照明为独立控制,即可同时亮,也可单独亮。


暗场观察
  将暗场照明拉杆拉到指定位置,即可使用暗场功能,可以观察物体表面的各种划痕、杂质点及其他细微缺陷,暗场功能只限于CDM-810机型。

简易偏光观察
  将起偏镜及检偏镜插板插入照明器的指定位置,即可进行简易偏光观察。检偏镜可分为固定式和360°放转式两种。

DIC微分干涉观察
  在正交偏光的基础上,插入DIC凌镜,即可进行行DIC微分干涉相村观案。使用DIC技术,可以使物镜表面微小的高低差产生明显的浮雕效果,极大的提高图像的对比度。5X、10X、20X专为DIC设计,使得整个视场的干涉色一效,微分干涉效果非常出色,高倍物镜DIC效果也较好。

摄影摄像附件
  在三目观察筒上,可以配接摄影摄像装置,将双目观察到的图像输出至监视器或计算机,进行图像分析、处理、保存或传送。使用专用的C接口与中继镜,可以和数码相机联接,快速进行拍照,并获取图像。

多种干涉滤色片可选
  使用12V100W卤素灯时照明时,可以选择LBD日光型滤色片,能将光线过滤成自然日光的颜色,国像背景柔和亮白。

  根据具体工业检测的需要,可以选择其他颜色的滤光片来对光线光谱进行调节,以获得较好的图像效果。

  LMPL-BD无限远长距明暗场金相物镜


产品名称

及型号

金相显微镜

















部件配置



规格描述

数量

高眼点大视野平场目镜

1对

25°倾斜远铰链正像三通观察筒

1套

无限远长工作距平场消色差

明暗场金相物镜5X-DIC,LMPL5X/0.15 WD11mm

1只

无限远长工作距平场消色差

明暗场金相物镜10X-DIC,LMPL10X/0.3 WD9.5mm

1只

无限远长工作距平场消色差

明暗场金相物镜20X-DIC,LMPL20X/0.45WD3.4mm

1只

无限远长工作距明暗场半复消

明暗场金相物镜50XLMPLFL50X/0.55  WD7.5mm

1只

无限远长工作距明暗场半复消

明暗场金相物镜100XLMPLFL100X/0.80 WD2.1mm(可另配)

不带

内定位5孔明暗场转换器(带DIC插槽)

1只

DIC微分干涉组件一片(可另配)

不带

反射式机架,前置低手位粗微同轴调焦机构。粗调行程33mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100V-240V宽电压系统,带光亮度设定按钮与复位按钮。

1套

隔热系统结构设计,防止灯源热量传导至照明器及镜体;可变孔径光阑,中心可调;可变视场光阑,中心可调;明暗场照明切换装置

1套

12V/100W卤素灯箱(预订中心)

1只

12V/100W卤素灯(PHILIPS 7724)

1只

6英寸三层机械移动平台,低手位X、Y方向同轴调节;平台面积445mmX240mm,移动范围:158mmX158mm;带离合器手柄,可用于全行程范围内的快速移动;玻璃载物台板。(反射用)

1套

φ30起偏镜插板(反射用)

1只

360度旋转式检偏镜插板

1只

1/2CTV(0.5X),C接口,可调焦

1只

倍率

50X、100X、200X、500X  可调(标准配置10X目镜)

光源

反射照明系统(12V100W卤素灯照明),亮度可调
